Facharbeit: Tabellen und Abbildungen
Das Video
Im Video siehst du LibreOffice im Browser. Der orange Rahmen zeigt immer, wohin du als Nächstes klickst. In anderen Textverarbeitungen heißen die Menüs etwas anders, die Schritte sind dieselben.
Inhalt des Videos
- 0:00 Worum es geht
- 0:22 Tabelle einfügen

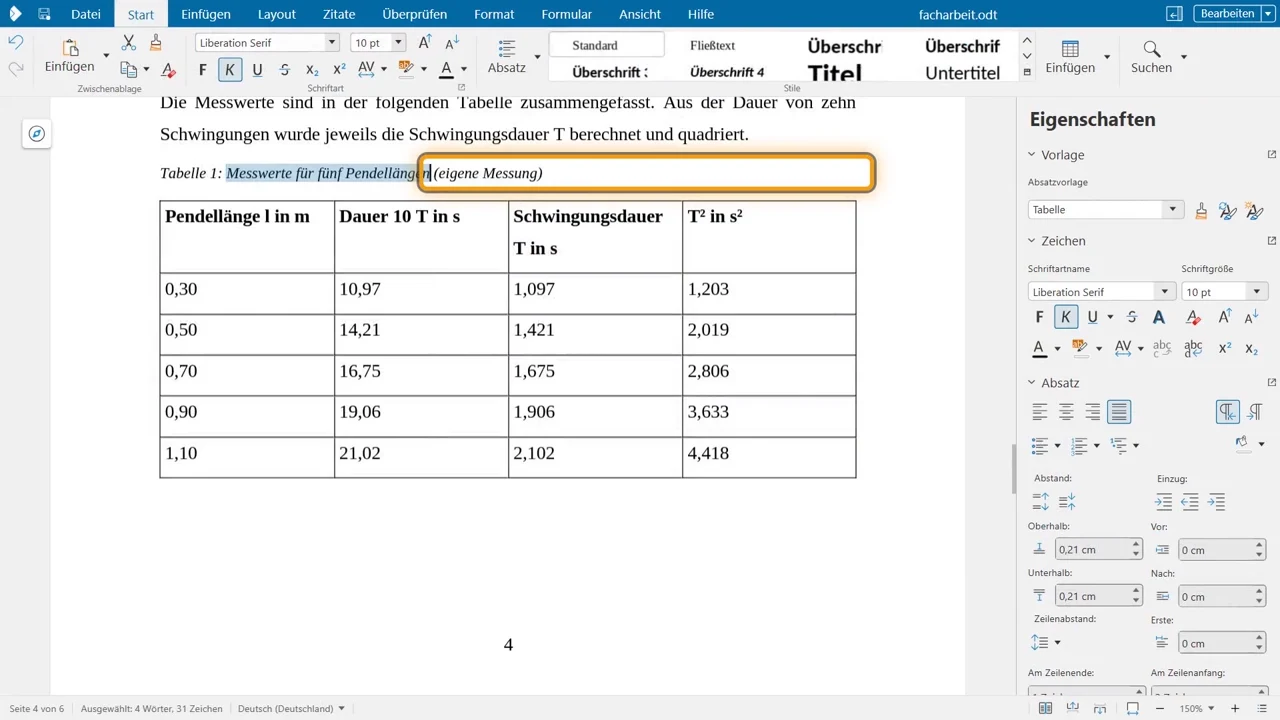

- 1:01 Tabelle beschriften
- 1:29 Abbildung einfügen
- 2:10 Abbildung beschriften

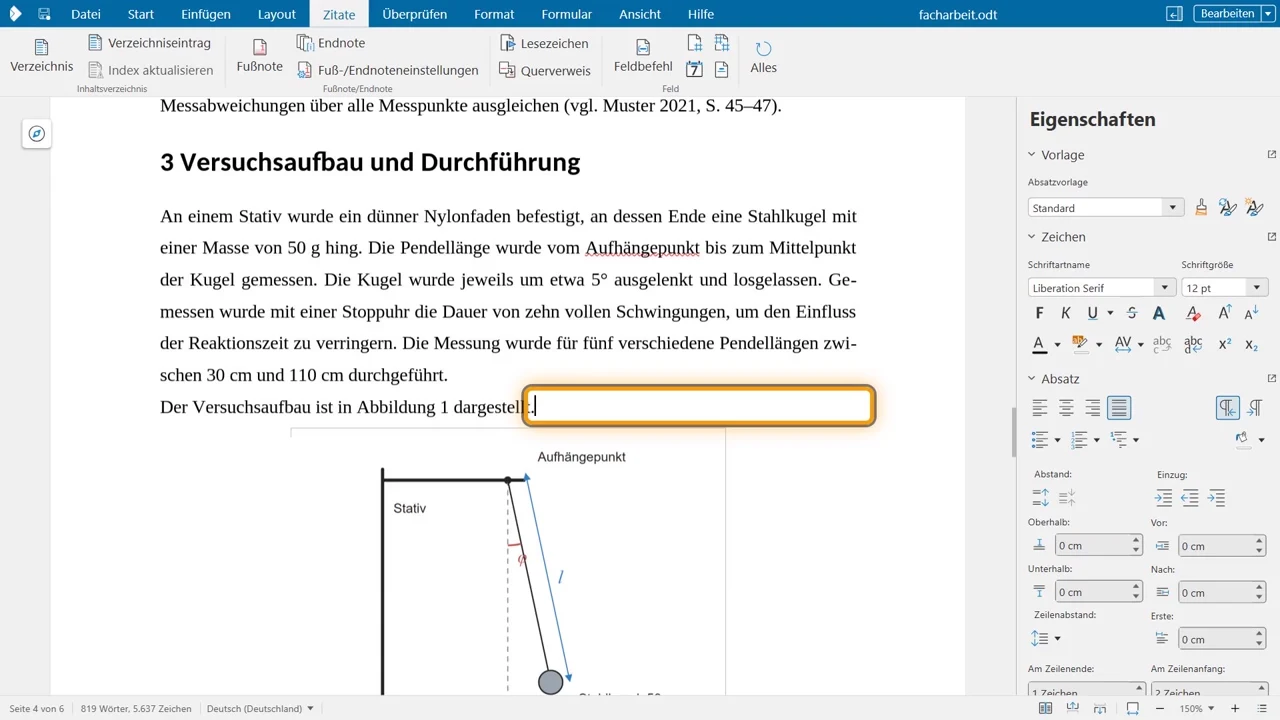

- 2:41 Querverweise
- 3:17 Zusammenfassung
Das Wichtigste
Die Regel
Tabelle: Beschriftung über der Tabelle. Abbildung: Beschriftung unter der Abbildung. Immer mit Quelle, auch „eigene Messung“ oder „eigene Darstellung“.
Bilder in einer Facharbeit stehen ohne Textumlauf: Text nur darüber und darunter. Die Breite stellst du mit gesperrtem Seitenverhältnis ein, damit nichts verzerrt wird. Bei der Beschriftung schlägt das Programm „Schaubild“ vor – wähle Abbildung.

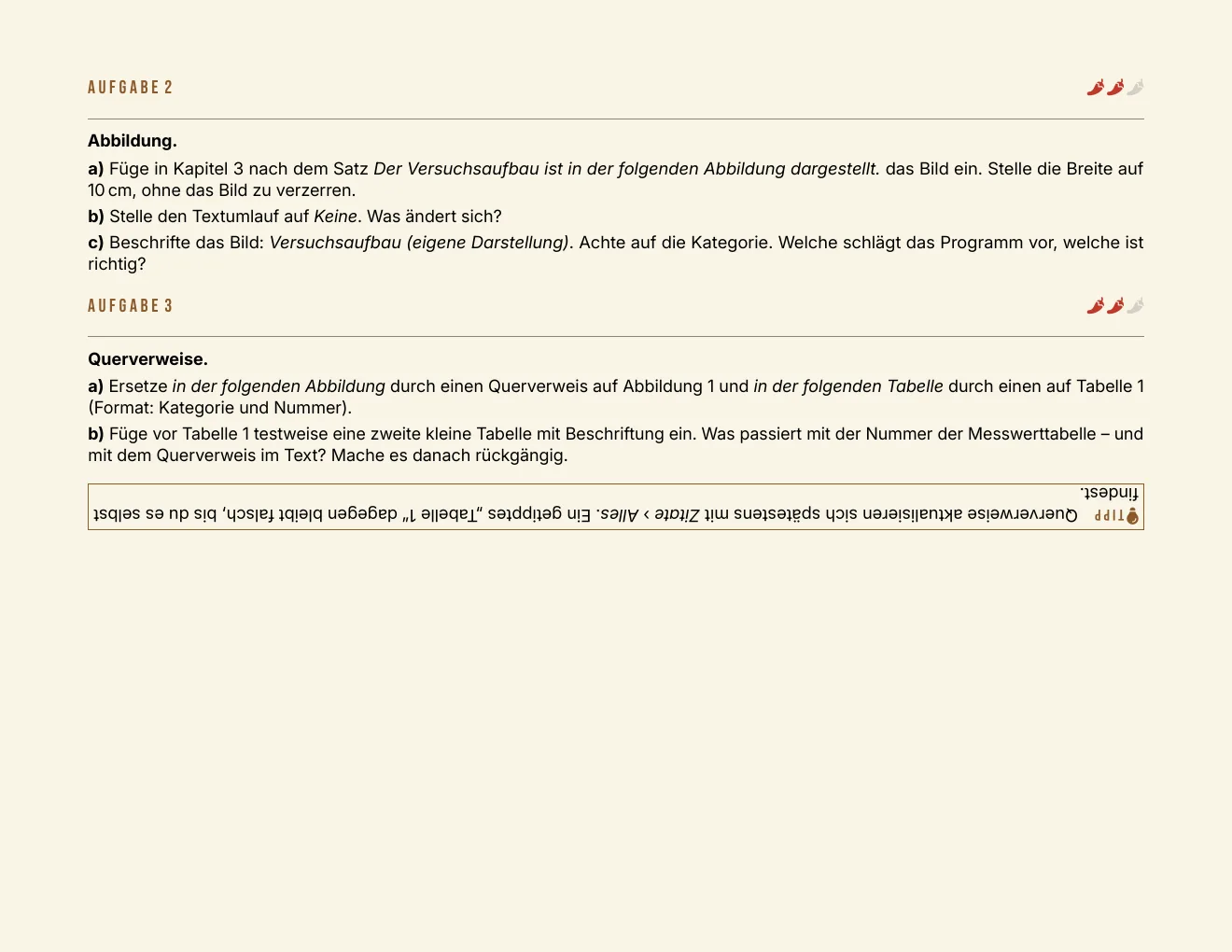

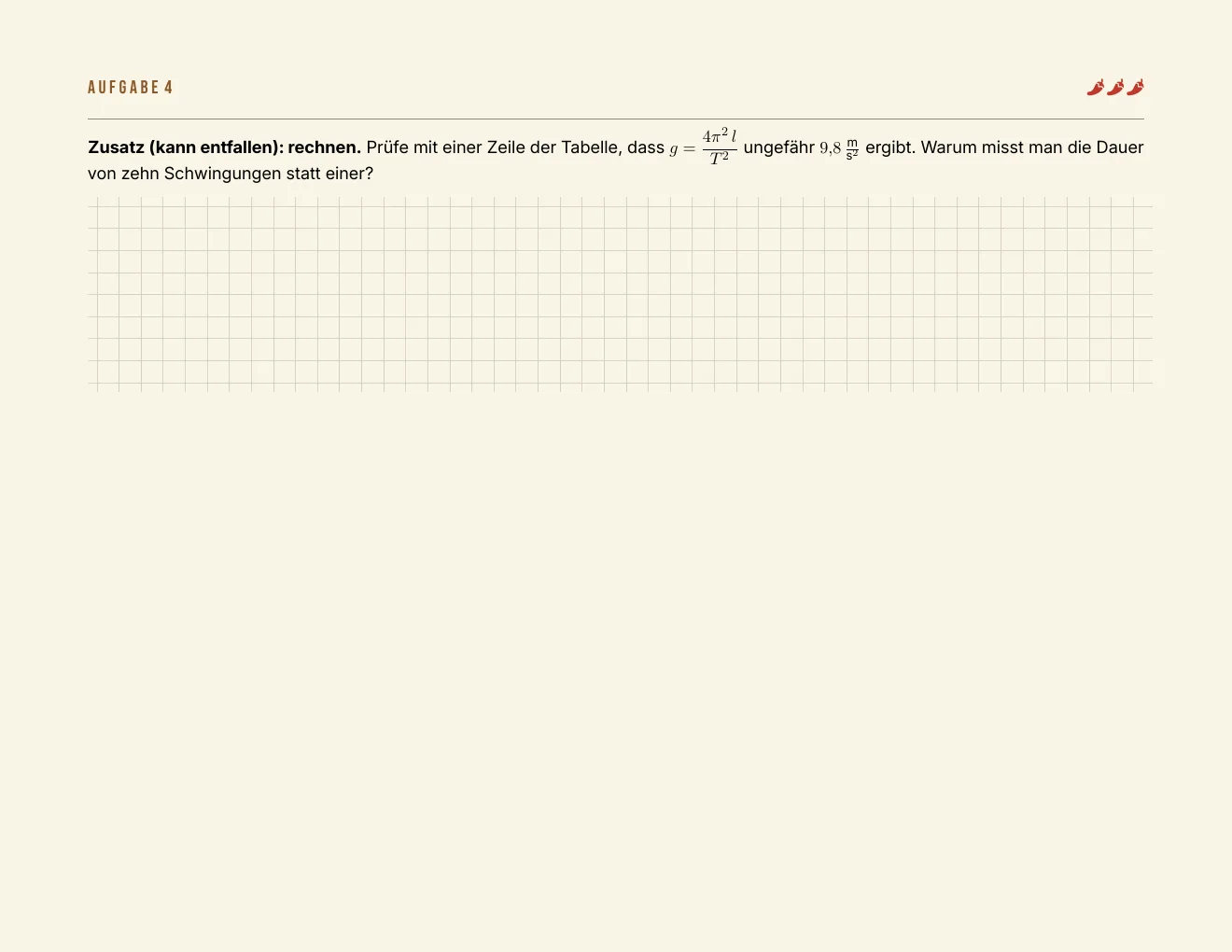

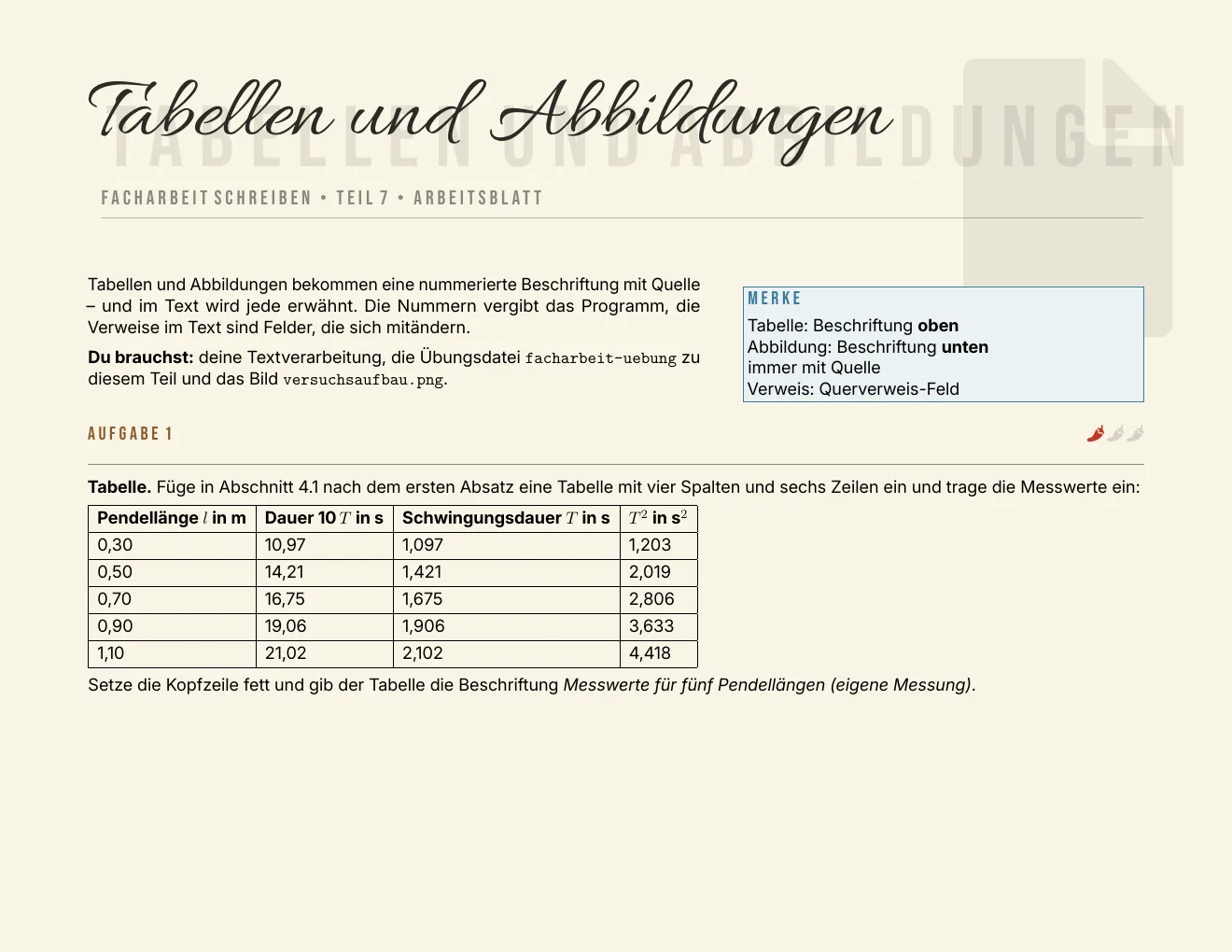

Das Arbeitsblatt
Hier siehst du das Arbeitsblatt zum Video. Gibt es eine Übungsdatei, lädst du sie oben herunter und arbeitest in deiner eigenen Textverarbeitung. Die Hinweise stehen auf dem Kopf – dreh das Blatt erst, wenn du selbst nicht weiterkommst. Du kannst es auch als PDF öffnen.

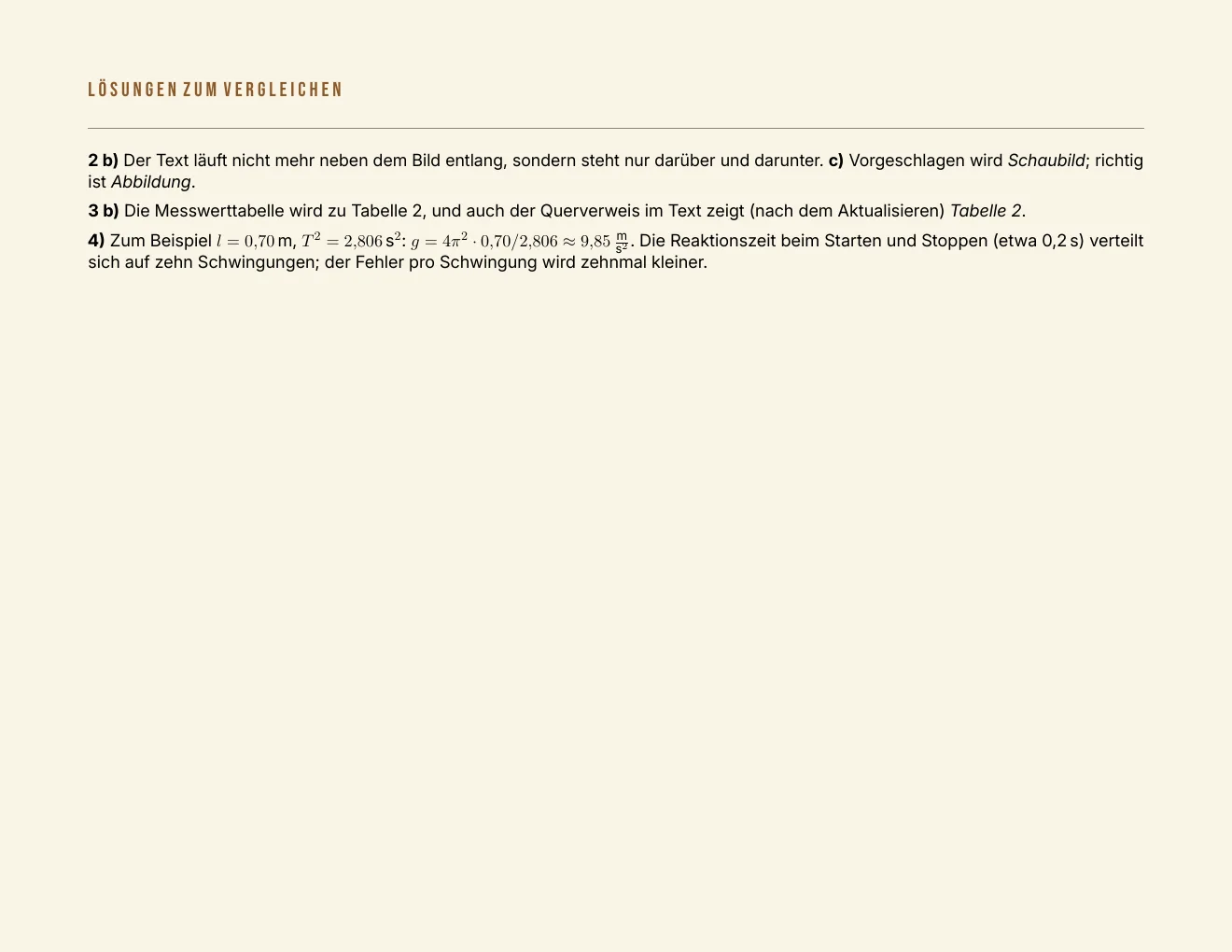

Lösungen des Arbeitsblatts anzeigen
Probier es selbst
Aufgabe
Du fügst vor deiner bisherigen Abbildung 1 eine neue Abbildung ein. Was passiert mit der Beschriftung der alten Abbildung und mit dem Verweis im Text?
Lösung anzeigen
Die alte Abbildung wird zu Abbildung 2, der Querverweis im Text zeigt nach dem Aktualisieren ebenfalls „Abbildung 2“. Ein getipptes „Abbildung 1“ wäre jetzt falsch.
Mit einem Sprachmodell weiterlernen
Du bist meine Lehrkraft und hilfst mir bei der Facharbeit. Ich habe eine Tabelle mit Messwerten und eine Abbildung. Frag mich, wie ich sie beschriften und im Text erwähnen muss, und prüfe meine Beschriftungen (Nummer, Text, Quelle, Position oben oder unten).
So ist das entstanden: Die Idee und die Auswahl der Themen sind von mir. Drehbuch, Beispielarbeit, Aufgaben und diese Seite hat ein Sprachmodell (LLM) nach meinen Vorgaben entworfen. Die Bildschirmaufnahmen hat ein Skript automatisch in LibreOffice gemacht (im Browser, mit Collabora Online) und dabei nach jedem Schritt geprüft, ob die Einstellung wirklich gespeichert ist. Die Stimme ist mit Qwen3-TTS erzeugt, nach dem Vorbild meiner eigenen Stimme.

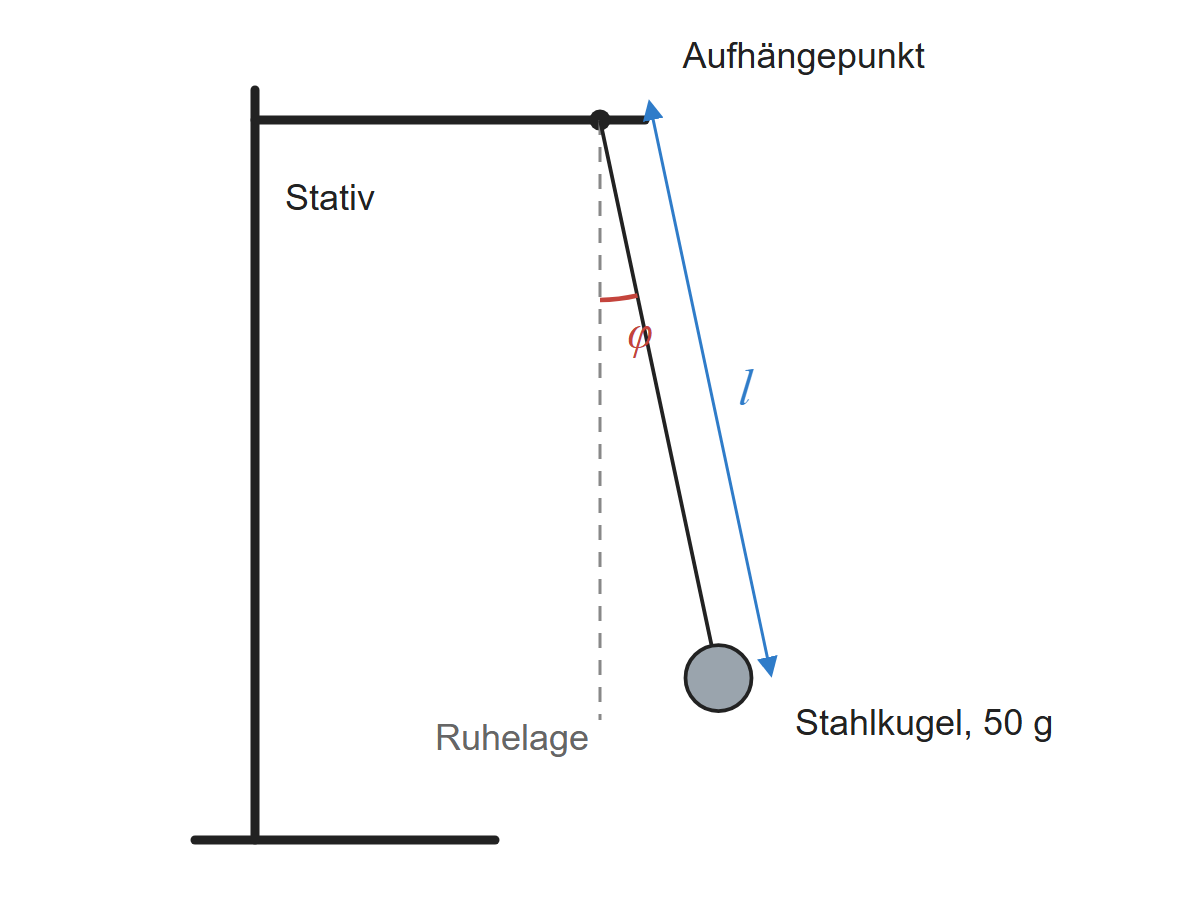

Die Beispielarbeit über das Fadenpendel ist ausgedacht, ebenso die Person „Alex Beispiel“ und die beiden Quellen im Literaturverzeichnis.
Videos, Arbeitsblätter, Übungsdateien, Texte und Prompts dieser Reihe stehen unter der Lizenz CC BY 4.0: Du darfst sie verwenden, verändern und weitergeben, wenn du die Quelle nennst.
