LaTeX: Zeichnen mit TikZ

Im Zusatzteil zeichnest du den Versuchsaufbau direkt im Quelltext, mit dem Paket TikZ. Die Zeichnung bleibt in jeder Größe scharf und nutzt dieselbe Schrift wie Text und Formeln.
📄 Arbeitsblatt öffnen (PDF) 📝 Übungsdatei (.tex) 🖼 Bild zum Einbinden (.png) 📚 Quellen-Datei (.bib)

Das Video

Im Video siehst du TeXstudio unter Linux. Der orange Rahmen zeigt immer die Stelle, um die es gerade geht. Unter Windows und macOS sieht TeXstudio genauso aus. Die Übungsdatei oben ist der Stand am Anfang des Videos – so kannst du jeden Teil einzeln mitmachen.

Untertitel gibt es in zehn Sprachen. Du wählst sie im Video unten rechts.

Inhalt des Videos

  1. 0:00 Worum es geht
  2. 0:25 Vorbereitung
  3. 0:36 Koordinaten
  4. 1:12 Pendel
  5. 1:40 Winkel und Länge
  6. 2:03 Beschriftungen
  7. 2:17 Ergebnis
  8. 2:28 Zusammenfassung

Das Wichtigste

Die wichtigsten Befehle

\usepackage{tikz}, Zeichnung in \begin{tikzpicture} … \end{tikzpicture} · \draw (0,0) -- (3,6); verbindet Punkte (Angaben in cm: erst nach rechts, dann nach oben) · ++(-70:4.7) geht von einem Punkt aus in Richtung −70° um 4,7 cm, coordinate (K) gibt dem Ende einen Namen · circle, arc, [dashed], [<->] · \node at (…) {Text}; beschriftet.

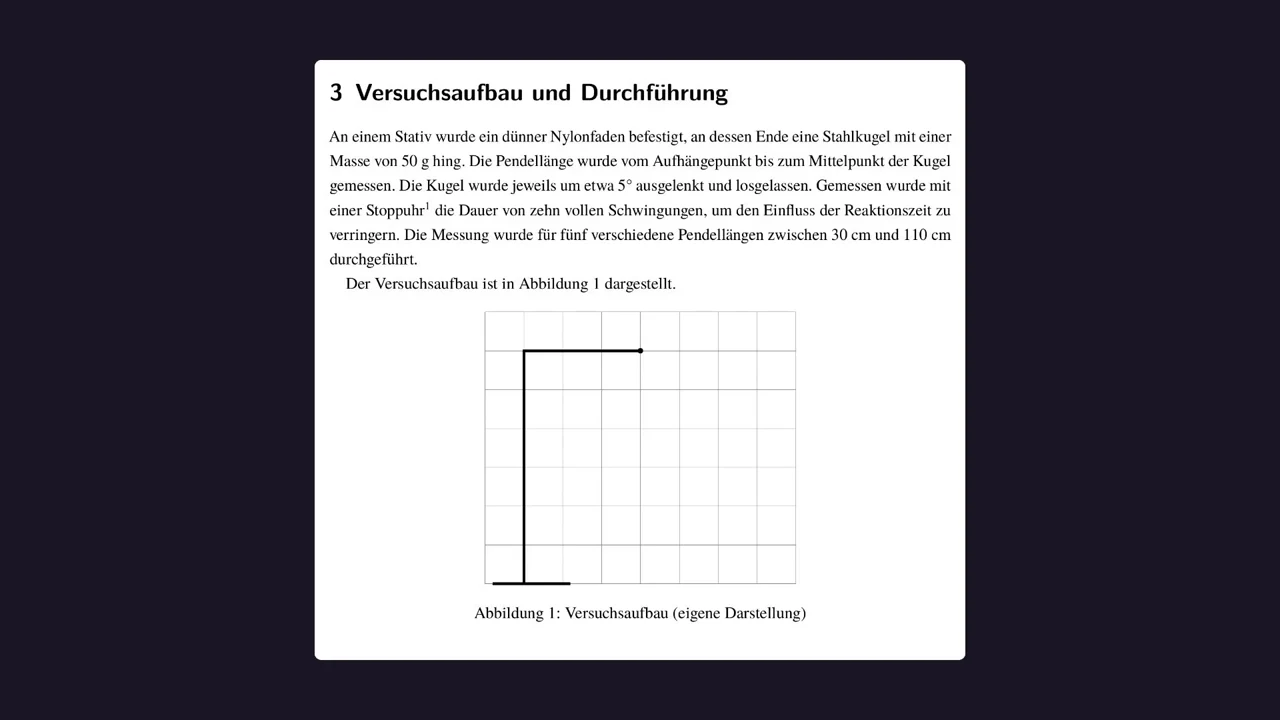

Ein Hilfsgitter macht die Koordinaten sichtbar: \draw[help lines] (-1,0) grid (7,7);. Am Ende löschst du es wieder.
Ein Hilfsgitter macht die Koordinaten sichtbar: \draw[help lines] (-1,0) grid (7,7);. Am Ende löschst du es wieder.

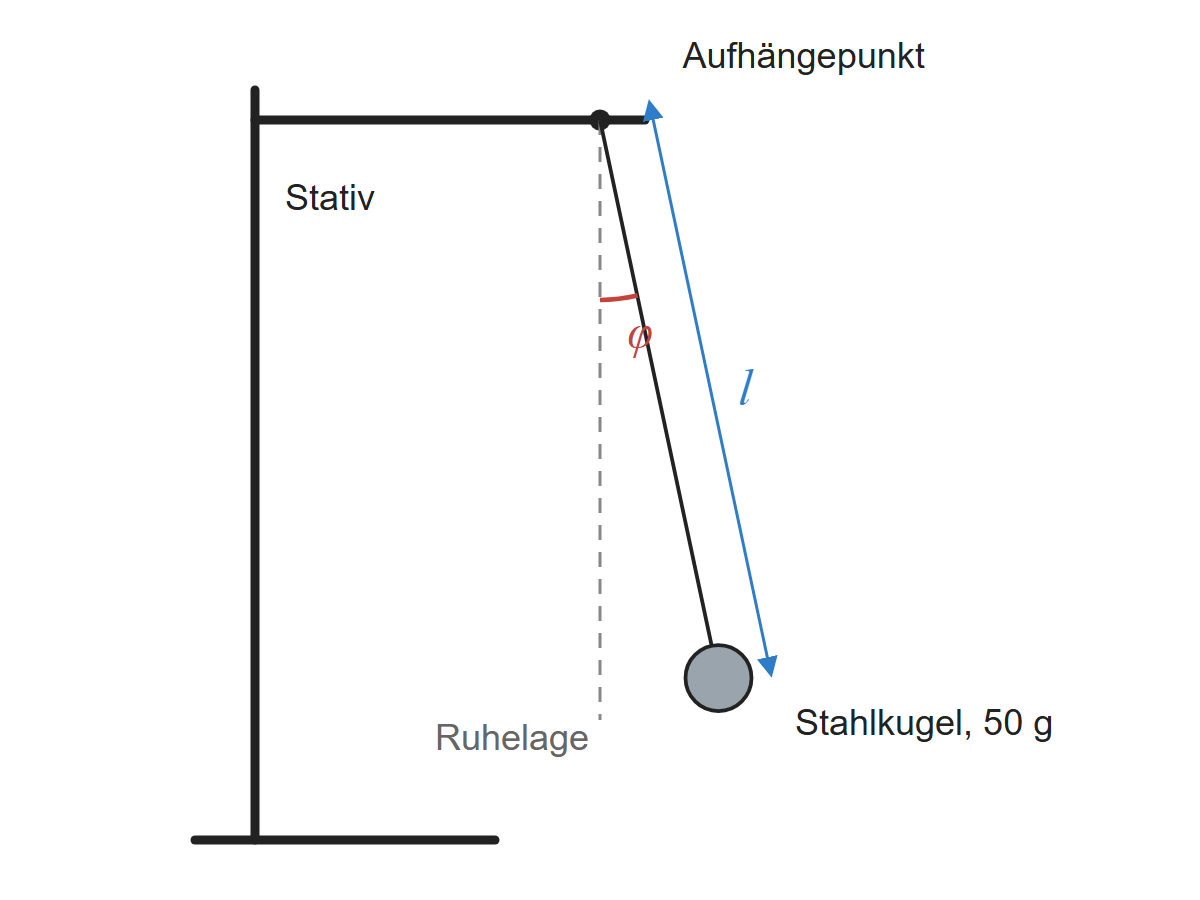

Faden und Kugel benutzen denselben Punkt K: So hängt die Kugel immer genau am Ende des Fadens, auch wenn du den Winkel änderst. Formelzeichen in Beschriftungen stehen wie gewohnt zwischen Dollarzeichen, etwa $\varphi$ und $l$.

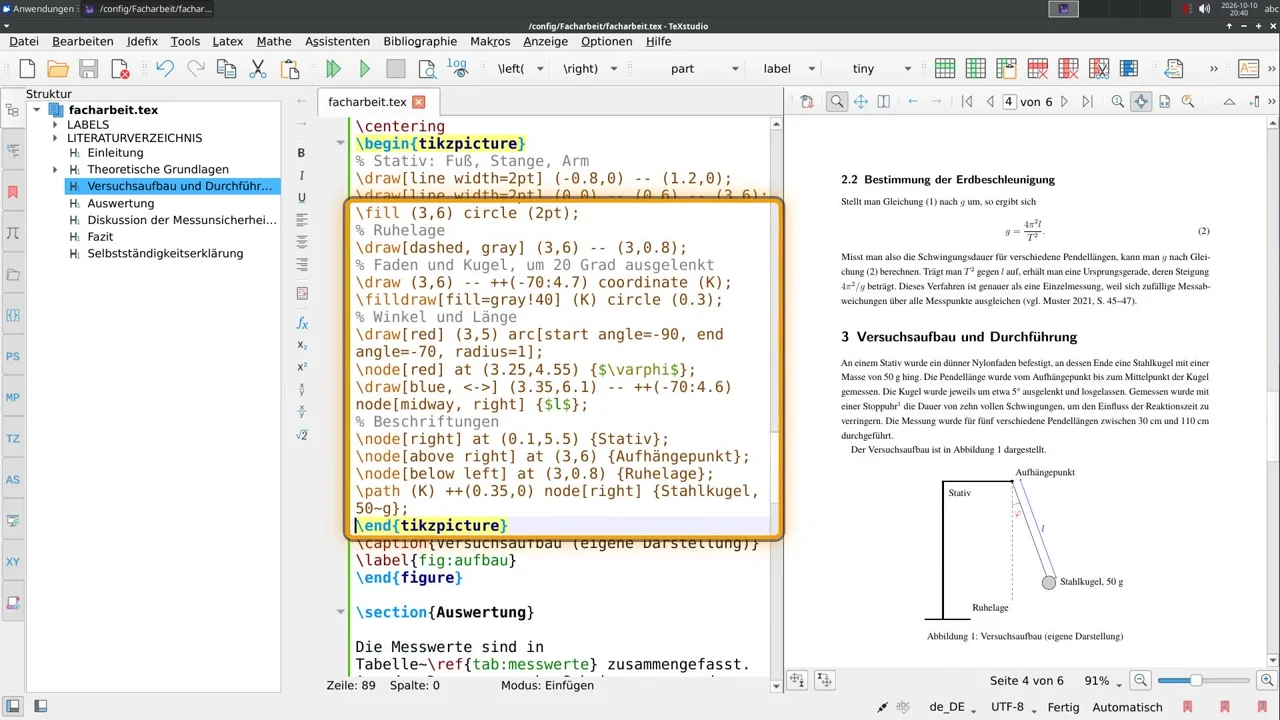

Der fertige Code der Zeichnung im Editor.
Der fertige Code der Zeichnung im Editor.

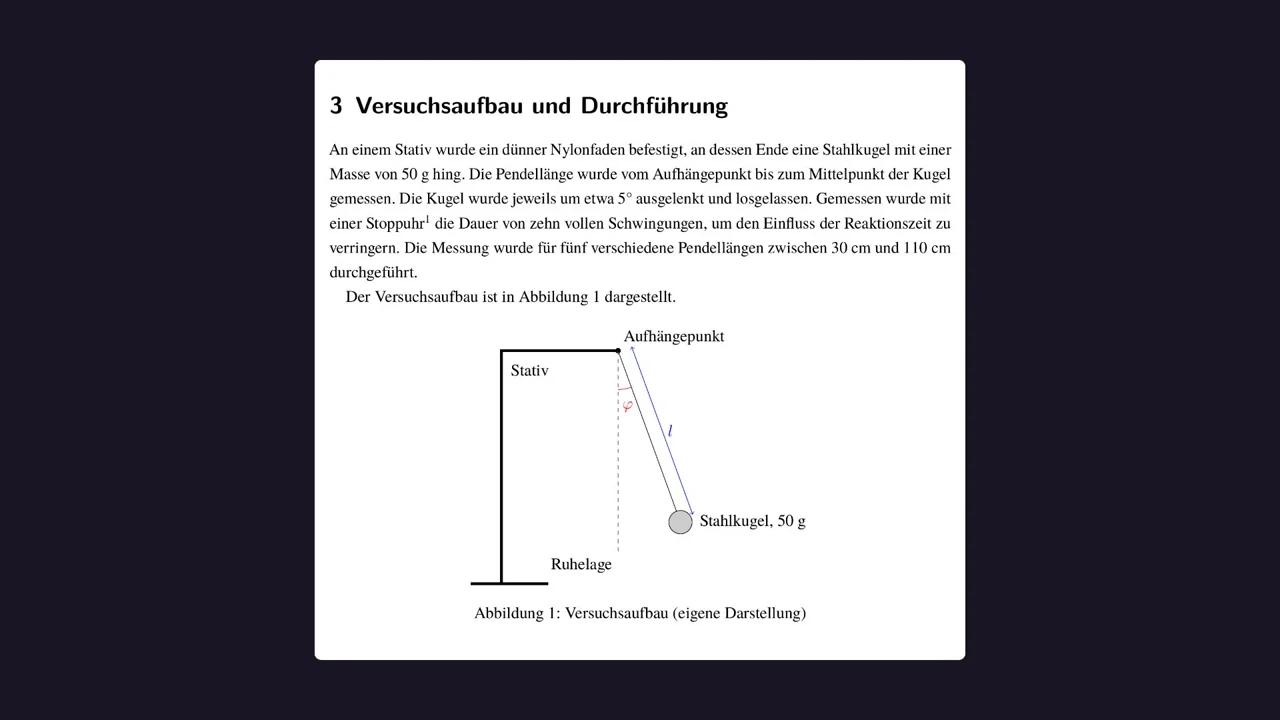

Der Versuchsaufbau als TikZ-Zeichnung; Beschriftung, Nummer und Verweis bleiben.
Der Versuchsaufbau als TikZ-Zeichnung; Beschriftung, Nummer und Verweis bleiben.

Das Arbeitsblatt

Hier siehst du das Arbeitsblatt zum Video. Die Übungsdateien lädst du oben herunter und arbeitest in deinem eigenen Editor. Die Hinweise stehen auf dem Kopf – dreh das Blatt erst, wenn du selbst nicht weiterkommst. Du kannst es auch als PDF öffnen.

📄 Arbeitsblatt öffnen (PDF)

Das Arbeitsblatt – Seite 1
Seite 1/3

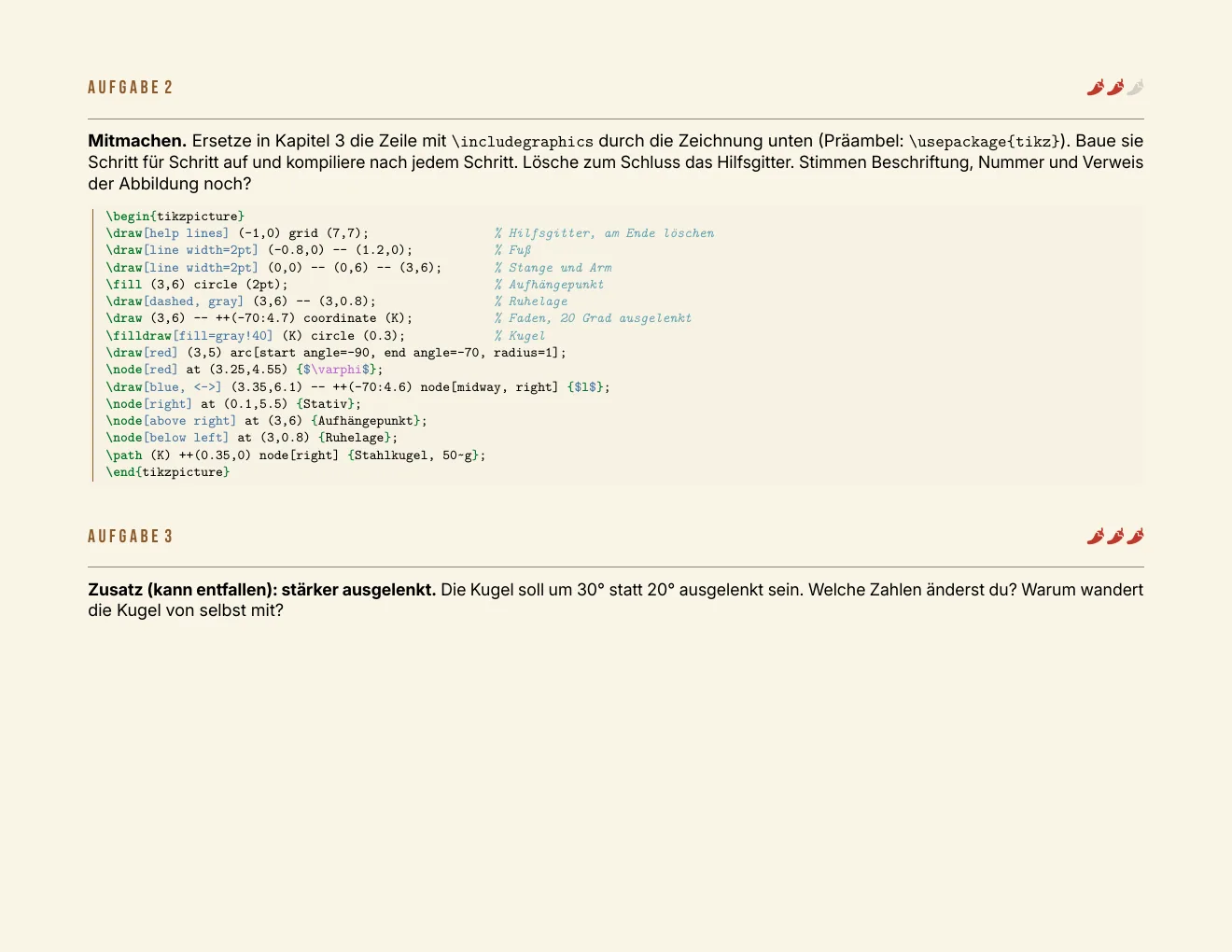

Das Arbeitsblatt – Seite 2
Seite 2/3
Lösungen des Arbeitsblatts anzeigen

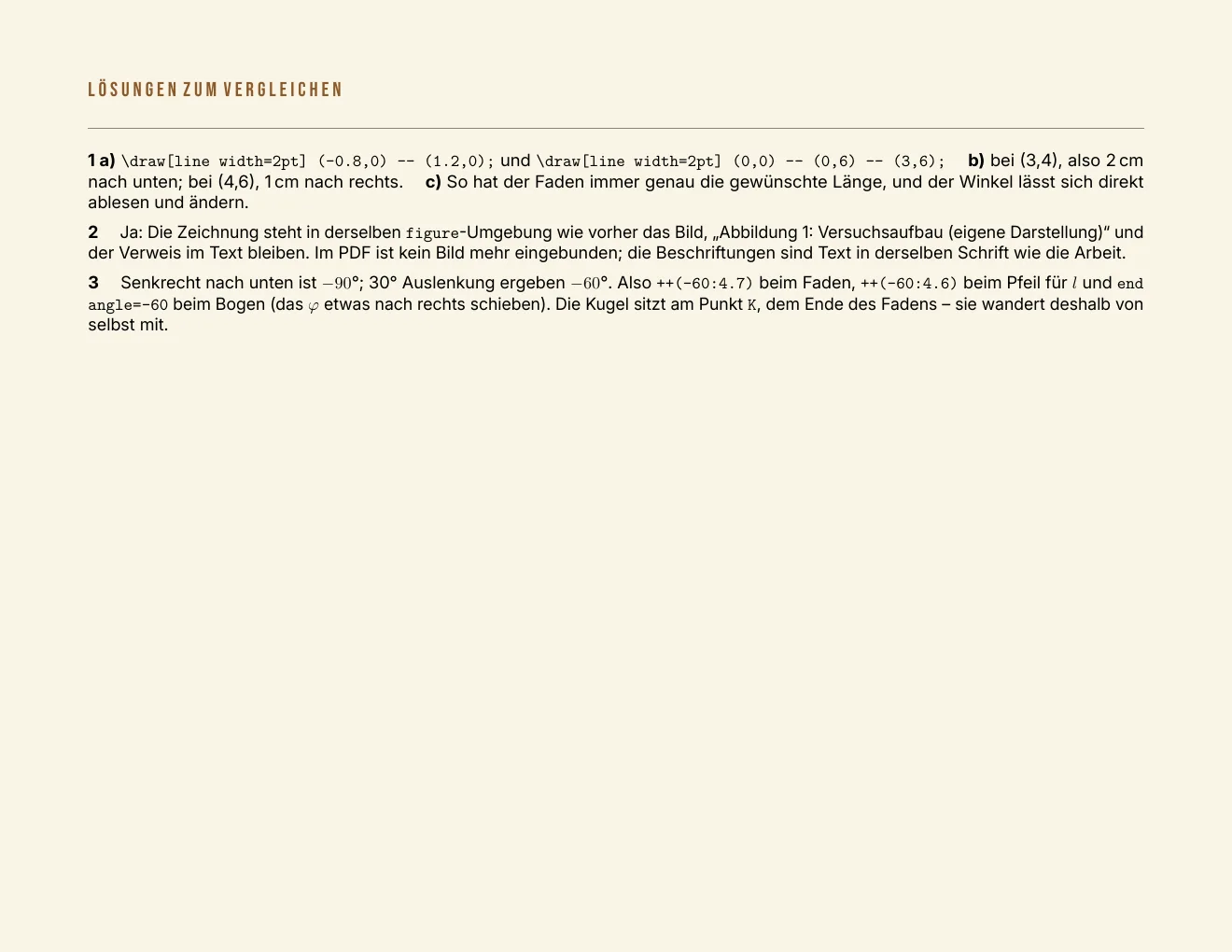

Das Arbeitsblatt – Seite 3
Seite 3/3

Probier es selbst

Aufgabe

Die Kugel soll stärker ausgelenkt sein, mit 30° statt 20°. Welche Zahl im Faden-Befehl \draw (3,6) -- ++(-70:4.7) coordinate (K); änderst du, und auf welchen Wert?

Lösung anzeigen

Den Winkel: −70° ist die Richtung, gemessen von der x-Achse. Senkrecht nach unten wäre −90°, 20° Auslenkung ergeben −70°. Für 30° also ++(-60:4.7). Die Kugel wandert mit, weil sie an K hängt; den Winkelbogen passt du ebenfalls an (end angle=-60).

Mit einem Sprachmodell weiterlernen

Ich möchte in meiner Facharbeit eine einfache Skizze mit TikZ zeichnen: [Skizze in Worten beschreiben]. Hilf mir Schritt für Schritt: Frag mich zuerst nach den wichtigen Punkten und ihren Koordinaten, und lass mich die draw- und node-Befehle selbst schreiben. Nutze nur reines TikZ, kein pgfplots.

So ist das entstanden: Die Idee und die Auswahl der Themen sind von mir. Drehbuch, Beispielarbeit, Aufgaben und diese Seite hat ein Sprachmodell (LLM) nach meinen Vorgaben entworfen. Die Bildschirmaufnahmen hat ein Skript automatisch in TeXstudio unter Linux gemacht und nach jedem Schritt das fertige PDF geprüft: stimmen Ränder, Schrift, Nummern und Verweise, gibt es Warnungen? Die Stimme ist mit Qwen3-TTS erzeugt, nach dem Vorbild meiner eigenen Stimme.

Die Beispielarbeit über das Fadenpendel ist ausgedacht, ebenso die Person „Alex Beispiel“ und die beiden Quellen im Literaturverzeichnis.

Videos, Arbeitsblätter, Übungsdateien, Texte und Prompts dieser Reihe stehen unter der Lizenz CC BY 4.0: Du darfst sie verwenden, verändern und weitergeben, wenn du die Quelle nennst.
