Der Spannungssensor

Der Spannungssensor misst die Spannung. Wie der Stromsensor schickt er seine Werte per Bluetooth an eine App auf dem Tablet. Er wird aber ganz anders angeschlossen: parallel, und der Kreis bleibt zu.

📄 Arbeitsblatt öffnen (PDF)

Das Video

Im Video wird der Sensor an einen Kreis aus Steckbausteinen angeschlossen – einmal richtig, einmal aus Versehen falsch.

Untertitel gibt es in zehn Sprachen. Du wählst sie im Video unten rechts.

Das Wichtigste

Oben hat er zwei Buchsen, links eine blaue und rechts eine rote. Mit dem Knopf vorn schaltest du ihn ein; die Lämpchen zeigen Bluetooth und Akku.

Für die Spannung öffnest du den Kreis nicht. Die beiden Kabel kommen an die zwei Seiten des Bauteils, hier links und rechts der Lampe.

Parallel

Der Spannungssensor kommt parallel, an die zwei Seiten eines Bauteils. Der Kreis bleibt geschlossen. Zeigt die App ein Minus, sind die Kabel vertauscht – das schadet nicht.

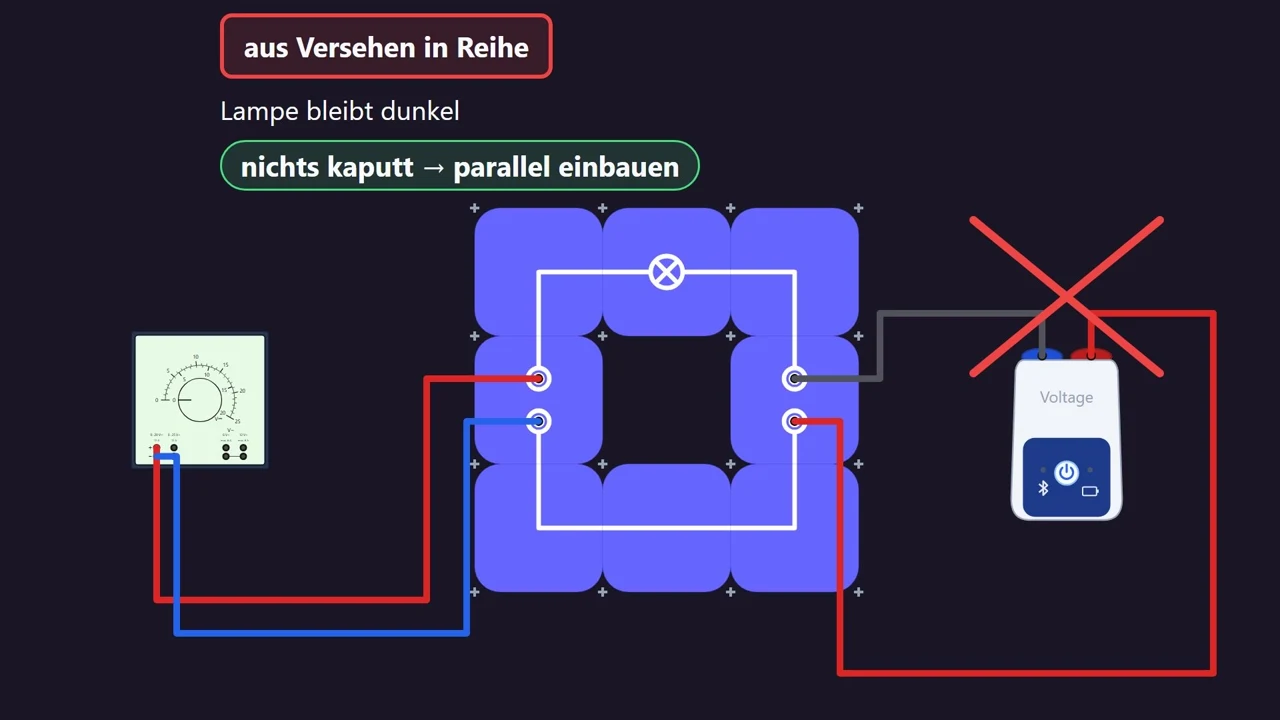

Aus Versehen in Reihe eingebaut: Die Lampe bleibt dunkel, denn der Sensor lässt fast keinen Strom durch. Kaputt geht dabei nichts. Bau ihn dann parallel ein.

Er misst bis 30 V. Das reicht für alles, was das Netzgerät liefert.

Das Arbeitsblatt

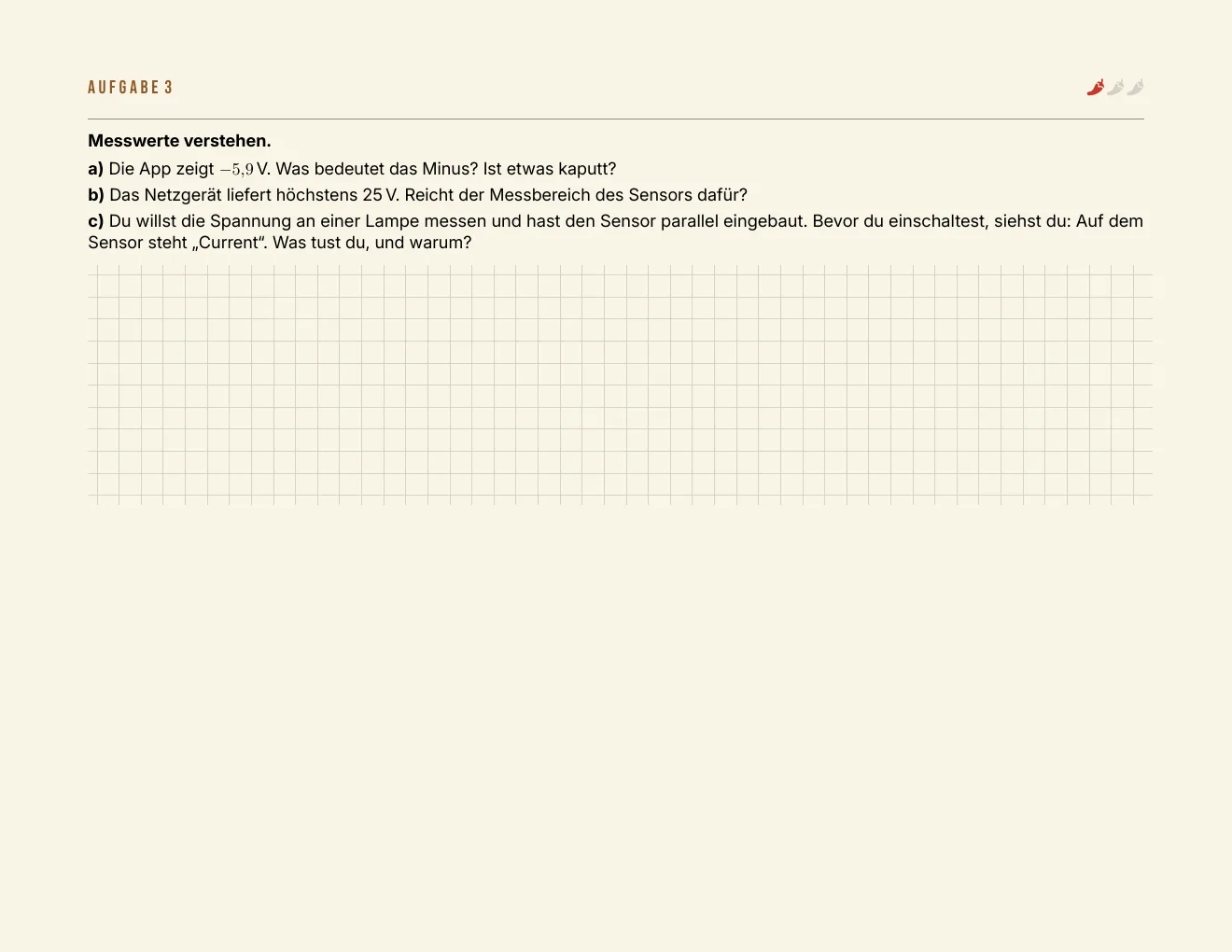

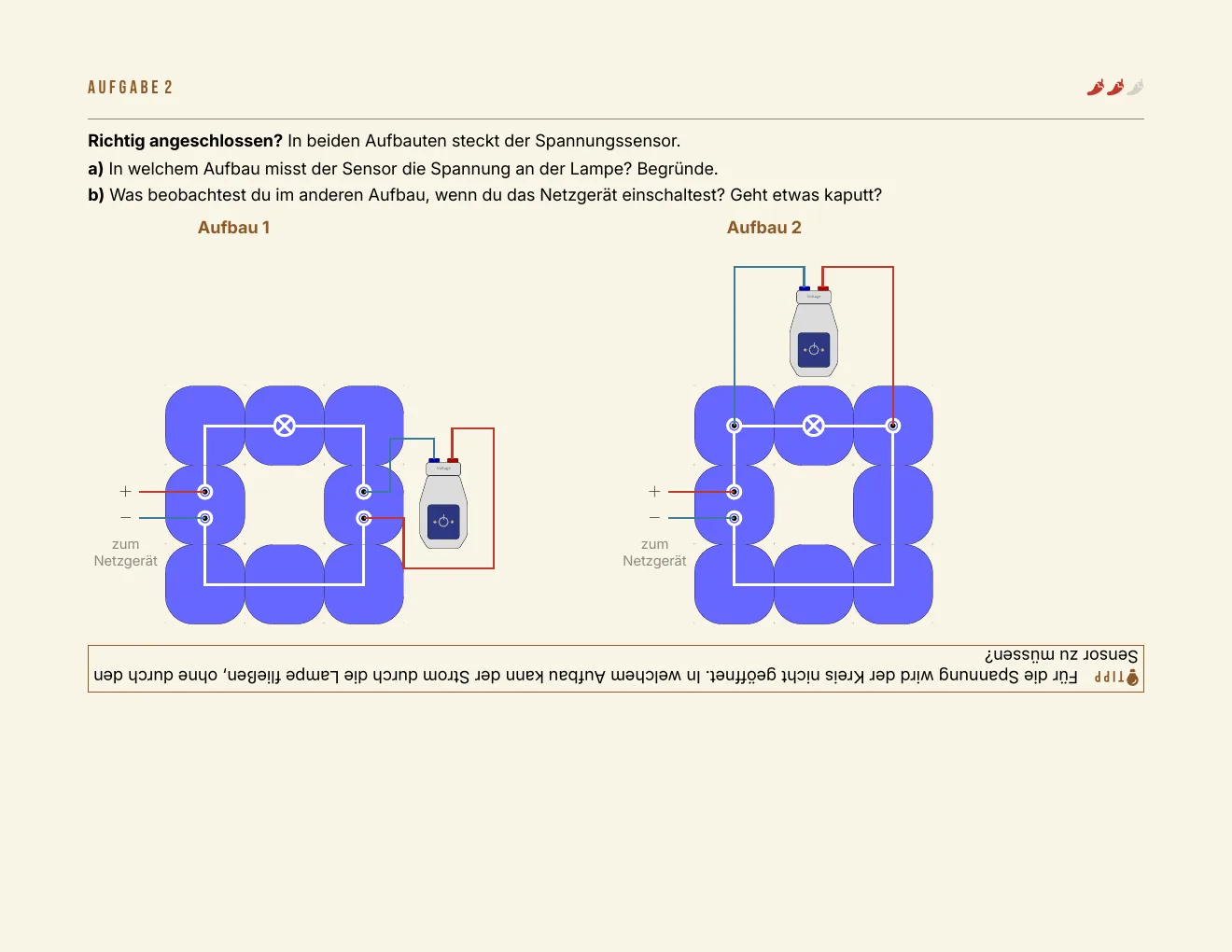

Hier siehst du das Arbeitsblatt zum Video. Die Hinweise stehen auf dem Kopf – dreh das Blatt erst, wenn du selbst nicht weiterkommst. Du kannst es auch als PDF öffnen.

📄 Arbeitsblatt öffnen (PDF)

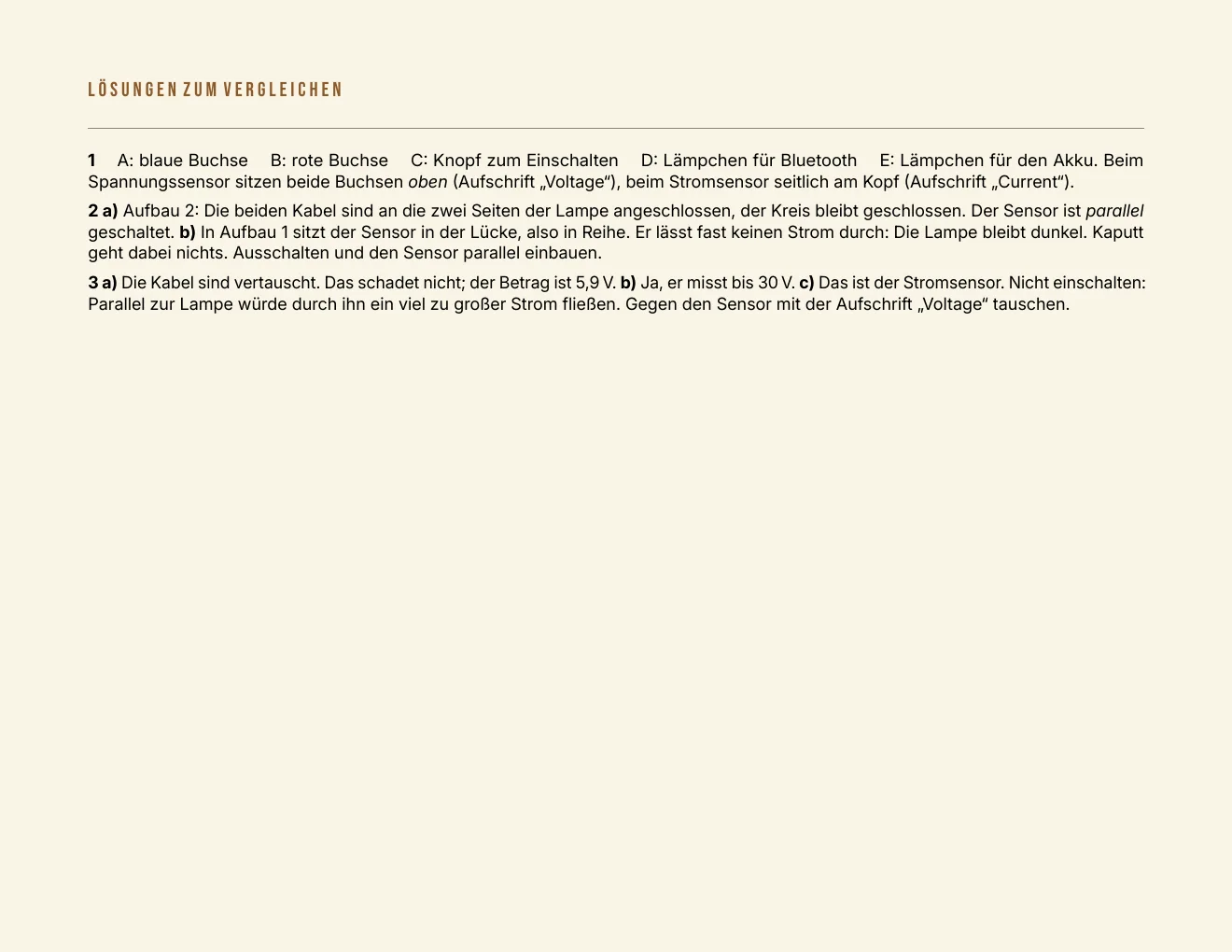

Lösungen des Arbeitsblatts anzeigen

Probier es selbst

Aufgabe

Du sollst die Spannung an einer Lampe messen. Wie schließt du den Spannungssensor an – und was unterscheidet das vom Stromsensor?

Lösung anzeigen

Die beiden Kabel kommen links und rechts an die Lampe, der Kreis bleibt geschlossen (parallel). Der Stromsensor dagegen kommt in eine Lücke im Kreis (in Reihe), der Strom muss durch ihn hindurch.
