Schrägbilder zeichnen

Du zeichnest Würfel und Quader als Schrägbild auf Karopapier.

📄 Arbeitsblatt öffnen (PDF)

Das Video

Im Video wird ein Würfel Schritt für Schritt gezeichnet. Die Kästchen und die Kästchendiagonalen werden mitgezählt.

Untertitel gibt es in zehn Sprachen. Du wählst sie im Video unten rechts.

Das Wichtigste

Die Regeln

Kanten nach rechts und nach oben: Originalgröße, \(1\) cm \(=\) 2 Kästchen. Kanten nach hinten (die Tiefe): schräg, \(1\) cm \(=\) 1 Kästchendiagonale. Kanten, die man nicht sieht: gestrichelt.

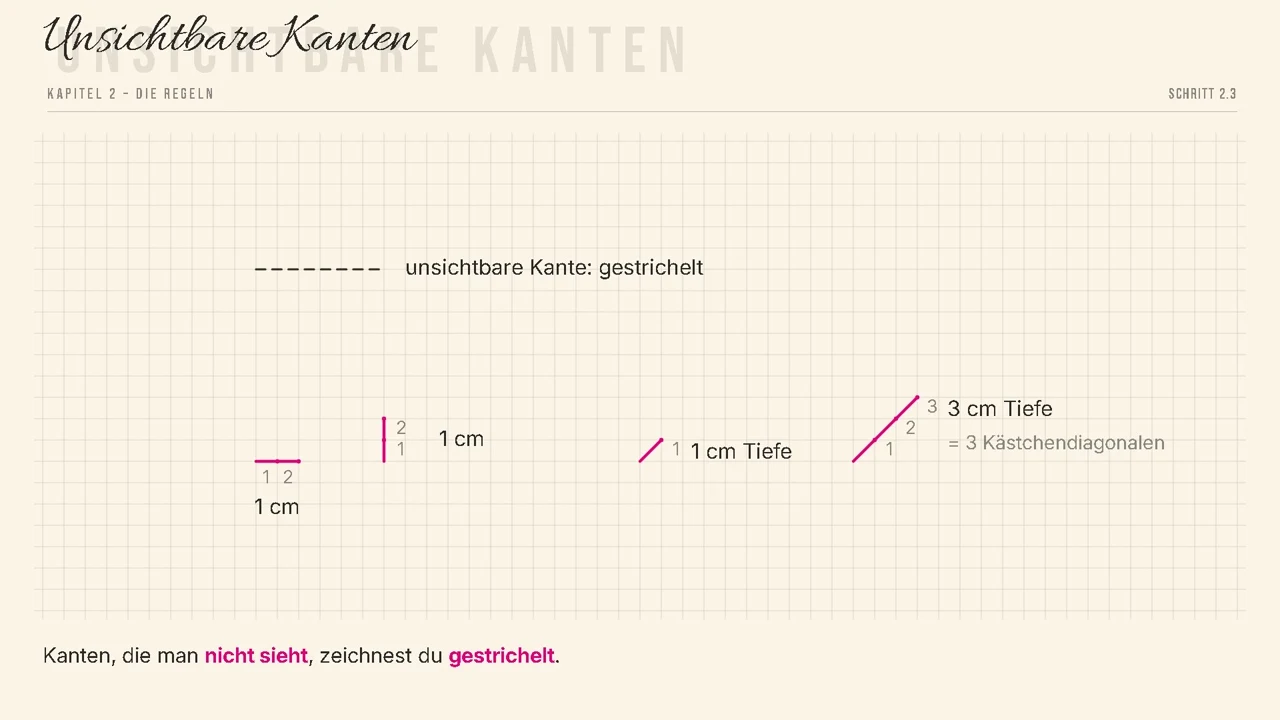

Links 1 cm nach rechts und oben, rechts die Tiefe: 3 cm = 3 Kästchendiagonalen. — Links \(1\) cm nach rechts und oben, rechts die Tiefe: \(3\) cm \(=\) 3 Kästchendiagonalen.

Einen Würfel zeichnen

1. Vorderfläche in Originalgröße. 2. Von oben links, oben rechts und unten rechts die Kanten nach hinten. 3. Hinten verbinden. 4. Die drei Kanten an der Ecke hinten unten links gestrichelt.

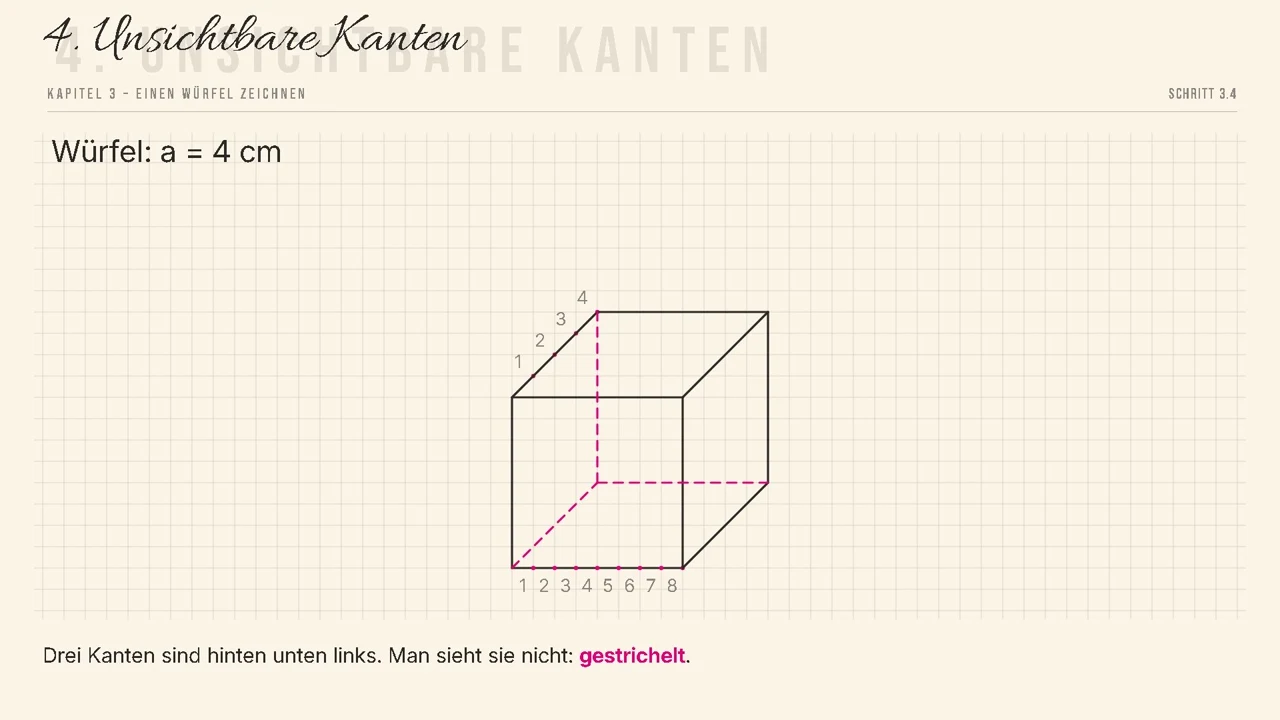

Würfel mit a = 4 cm: vorne 8 Kästchen, hinten 4 Kästchendiagonalen. — Würfel mit \(a = 4\) cm: vorne 8 Kästchen, hinten 4 Kästchendiagonalen.

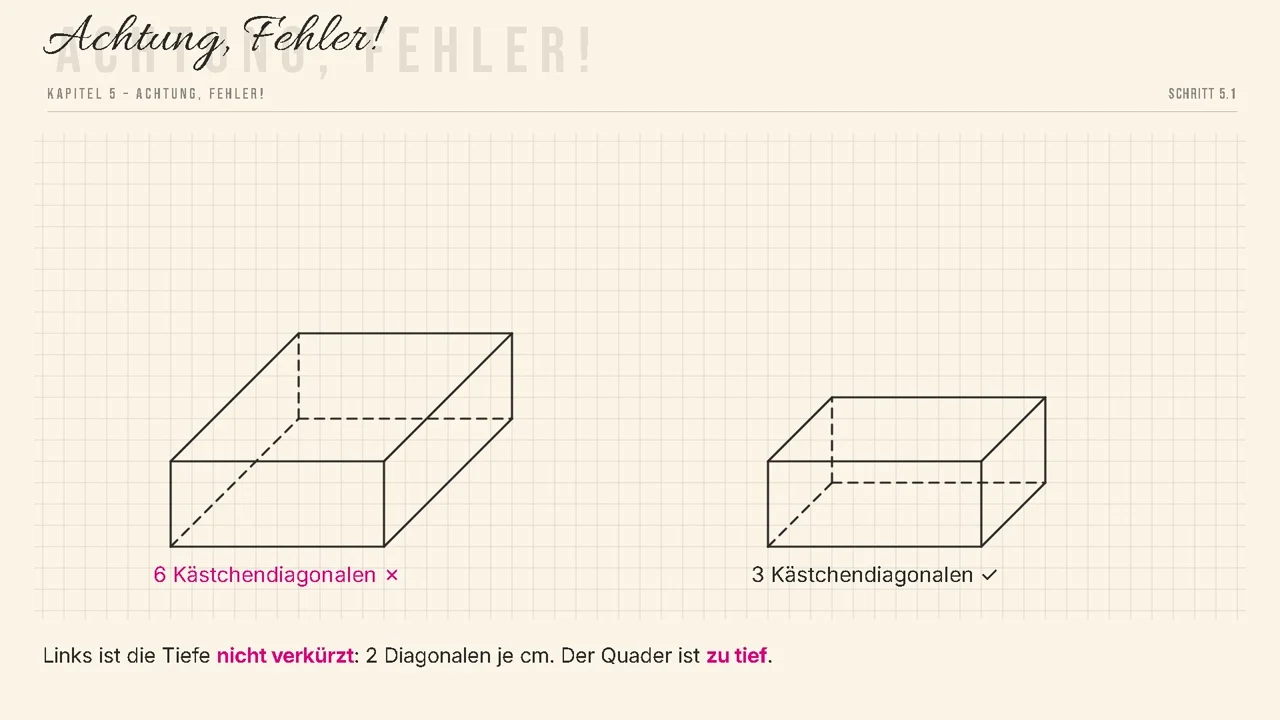

Fehler links: 2 Diagonalen je cm – der Quader ist viel zu tief.

Das Arbeitsblatt

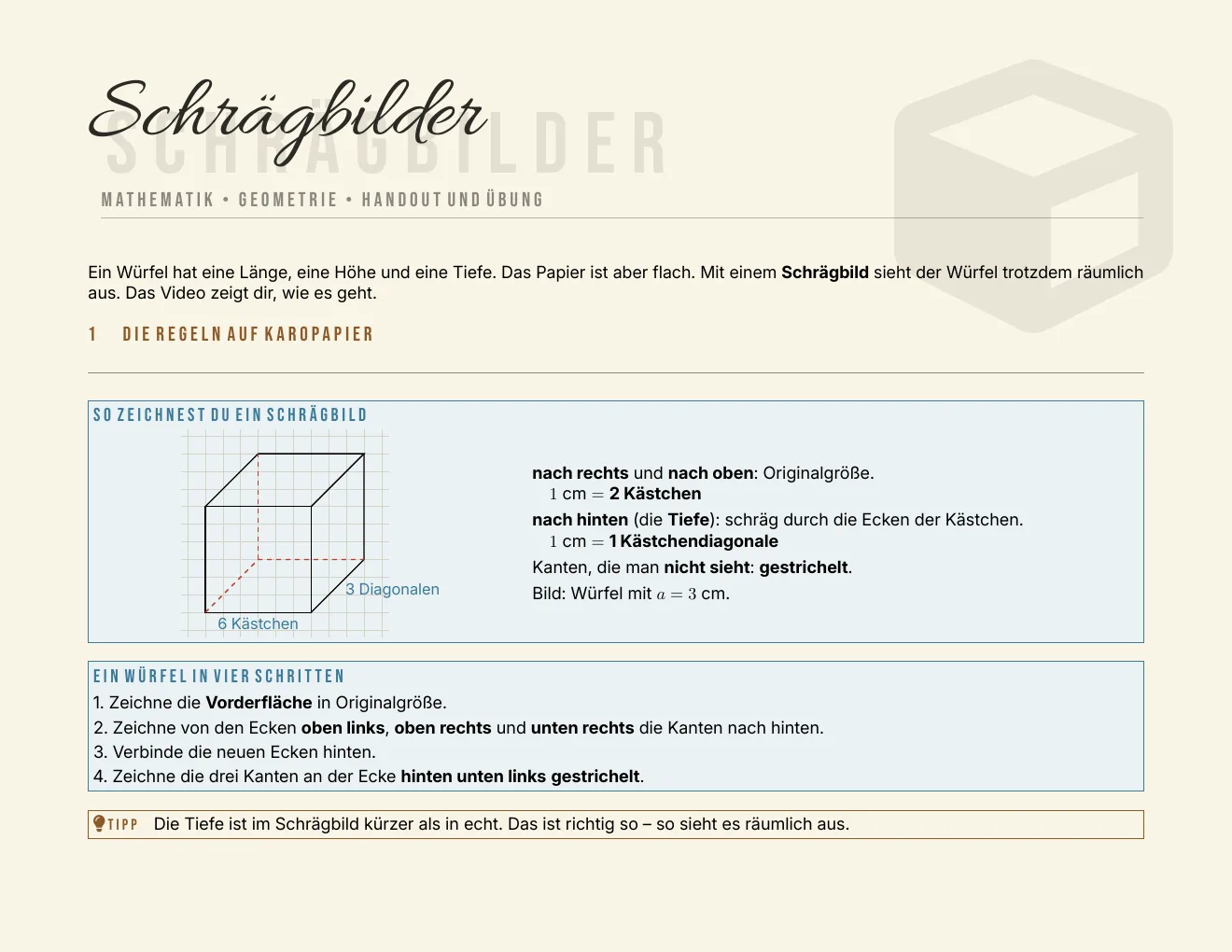

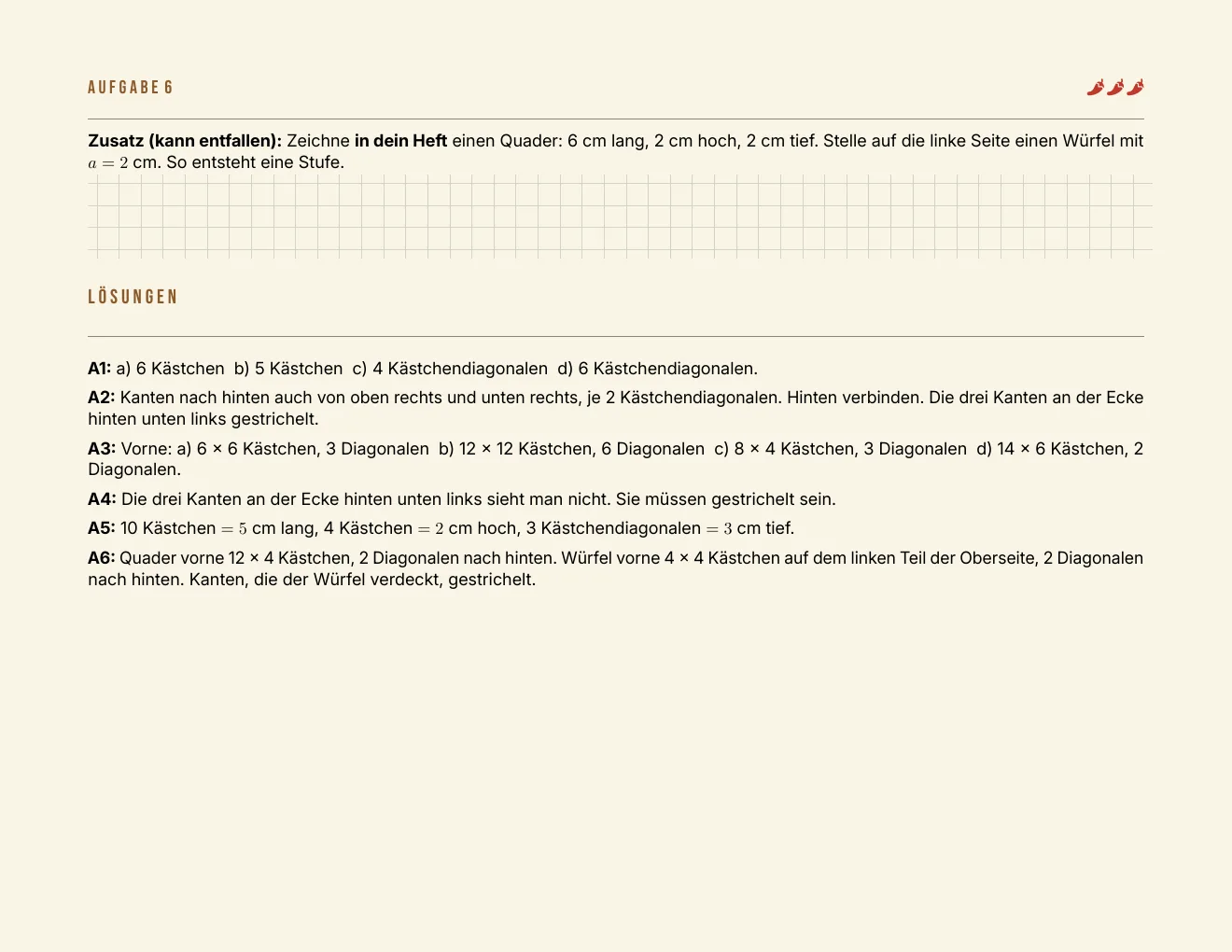

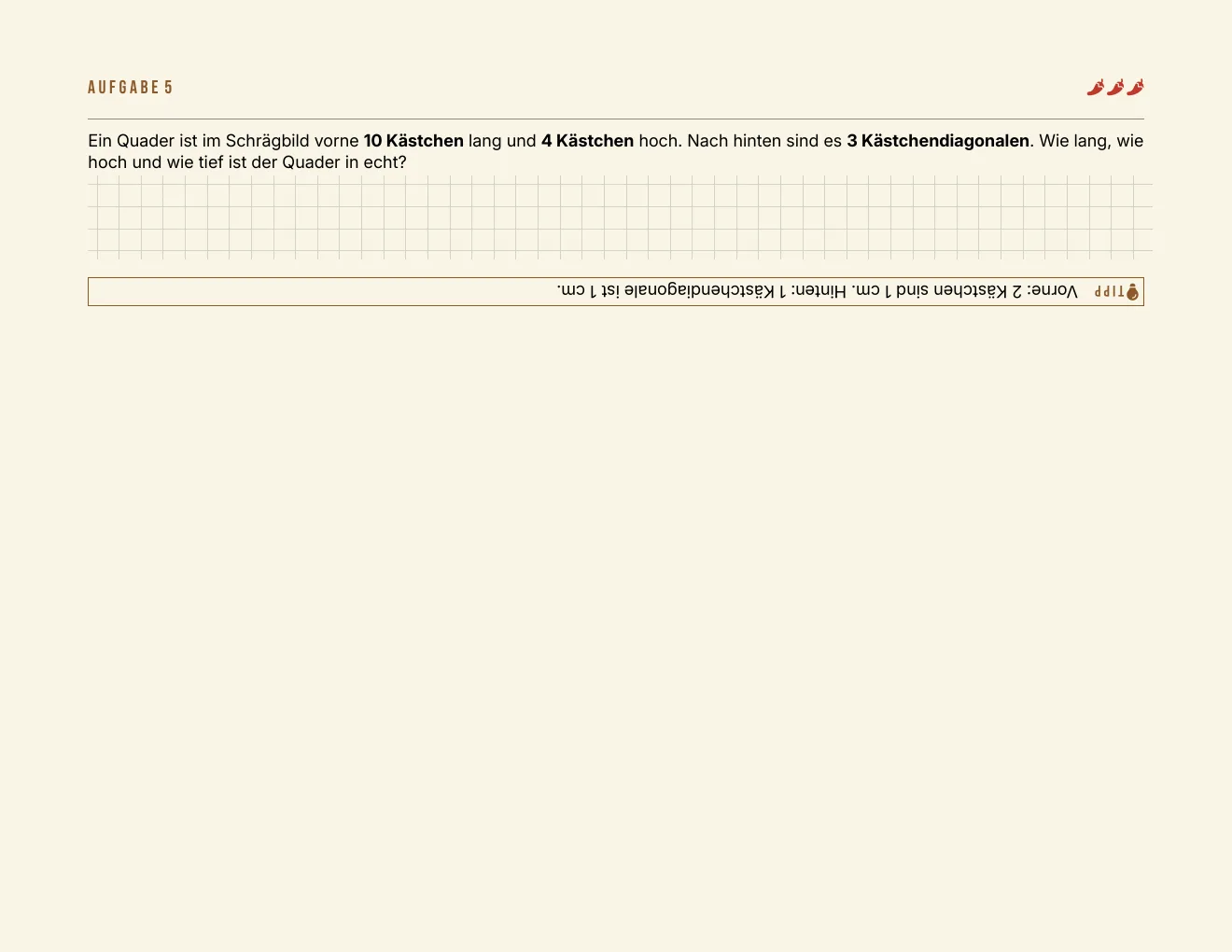

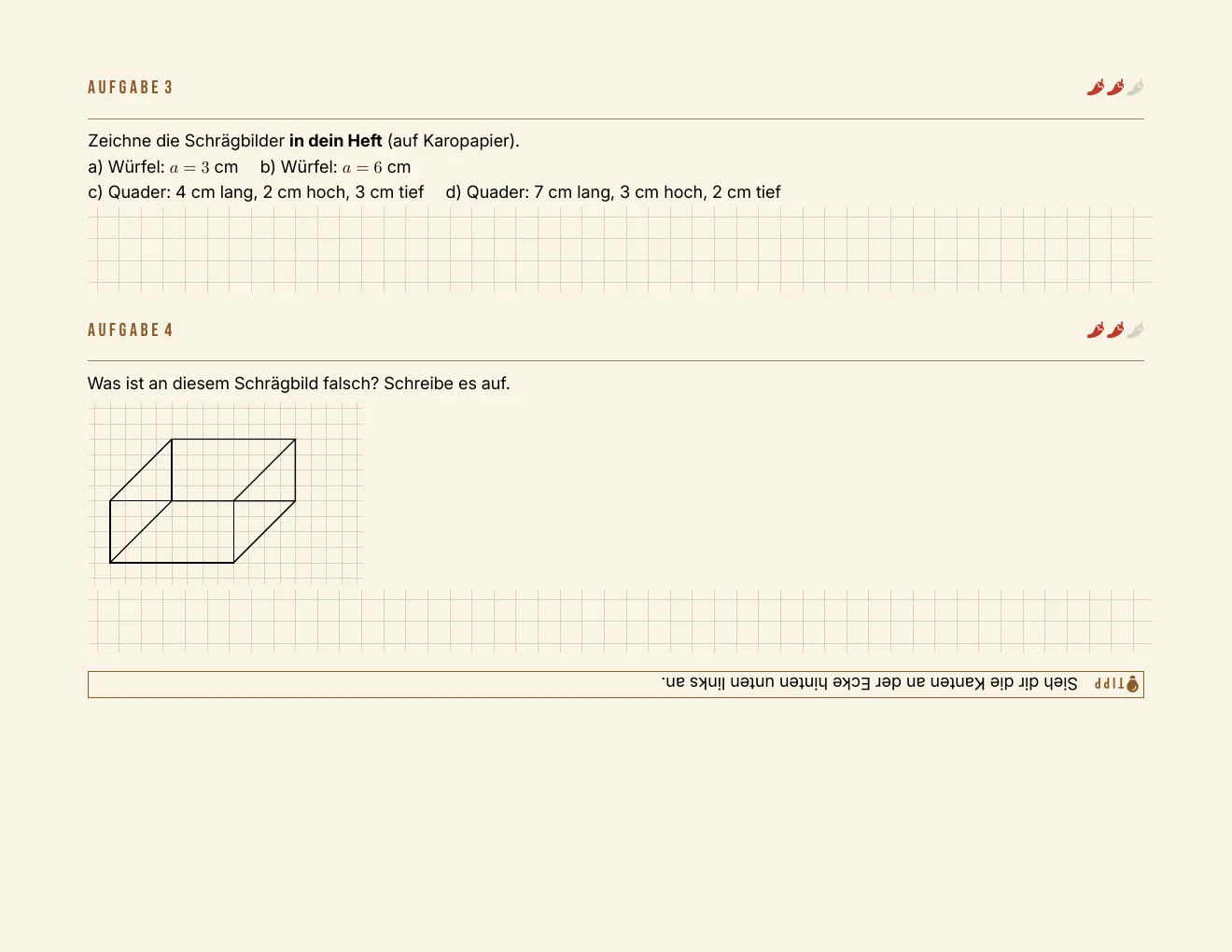

Hier siehst du das Arbeitsblatt zum Video. Oben erklärt es noch einmal alles, danach kommen Päckchenaufgaben mit drei Schwierigkeitsstufen. Du kannst es auch als PDF öffnen und ausdrucken.

📄 Arbeitsblatt öffnen (PDF)

Lösungen des Arbeitsblatts anzeigen

Probier es selbst

Aufgabe

Quader: 5 cm lang, 2 cm hoch, 3 cm tief. a) Wie viele Kästchen lang? b) Wie viele Kästchen hoch? c) Wie viele Kästchendiagonalen nach hinten?

Lösung anzeigen

a) 10 Kästchen b) 4 Kästchen c) 3 Kästchendiagonalen
