El sensor de corriente
Esta página se tradujo del alemán con IA. Ningún hablante nativo la ha revisado. Página original en alemán
El vídeo

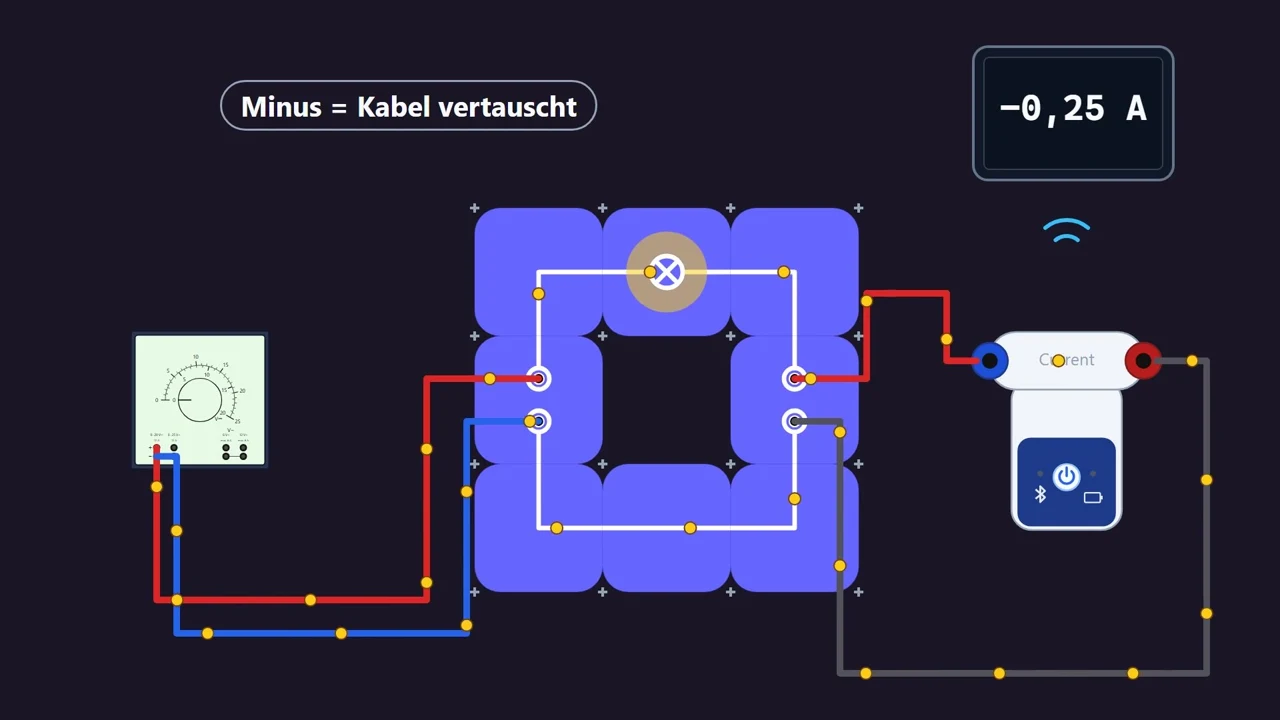

En el vídeo el sensor se monta en un circuito de bloques enchufables. Los puntos amarillos muestran por dónde circula la corriente.
Contenido del vídeo
Lo más importante
En serie
La corriente tiene que pasar por el sensor. Abre el circuito en un punto de medida y pon el sensor en el hueco. Si la aplicación muestra un signo menos, solo están cambiados los cables; eso no hace daño.
El sensor mide hasta 1 A, como también pone en el aparato.
La hoja de trabajo

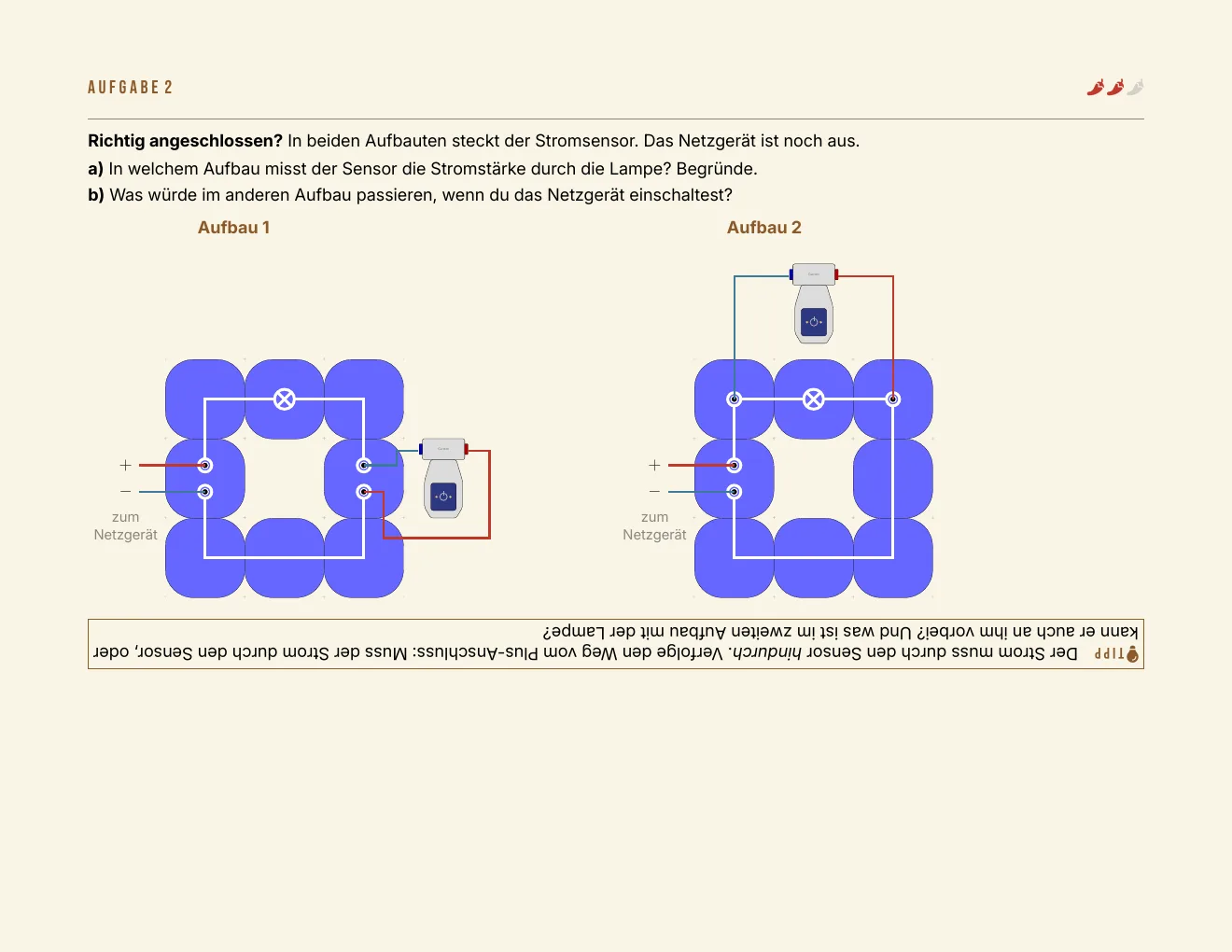

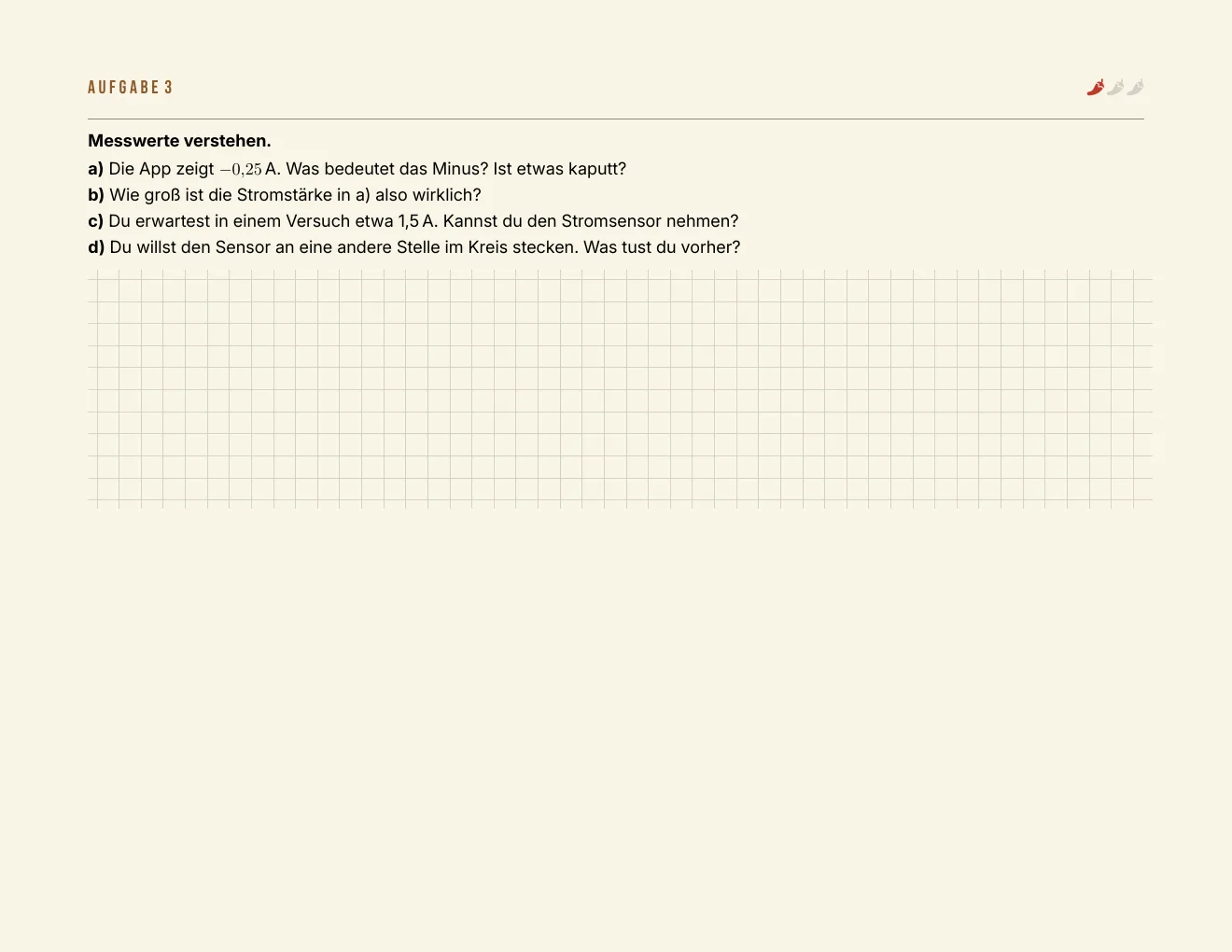

Aquí ves la hoja de trabajo del vídeo (en alemán). Las pistas están escritas boca abajo: da la vuelta a la hoja solo cuando no puedas seguir tú mismo. También puedes abrirla como PDF.
📄 Abrir la hoja de trabajo (PDF, en alemán)

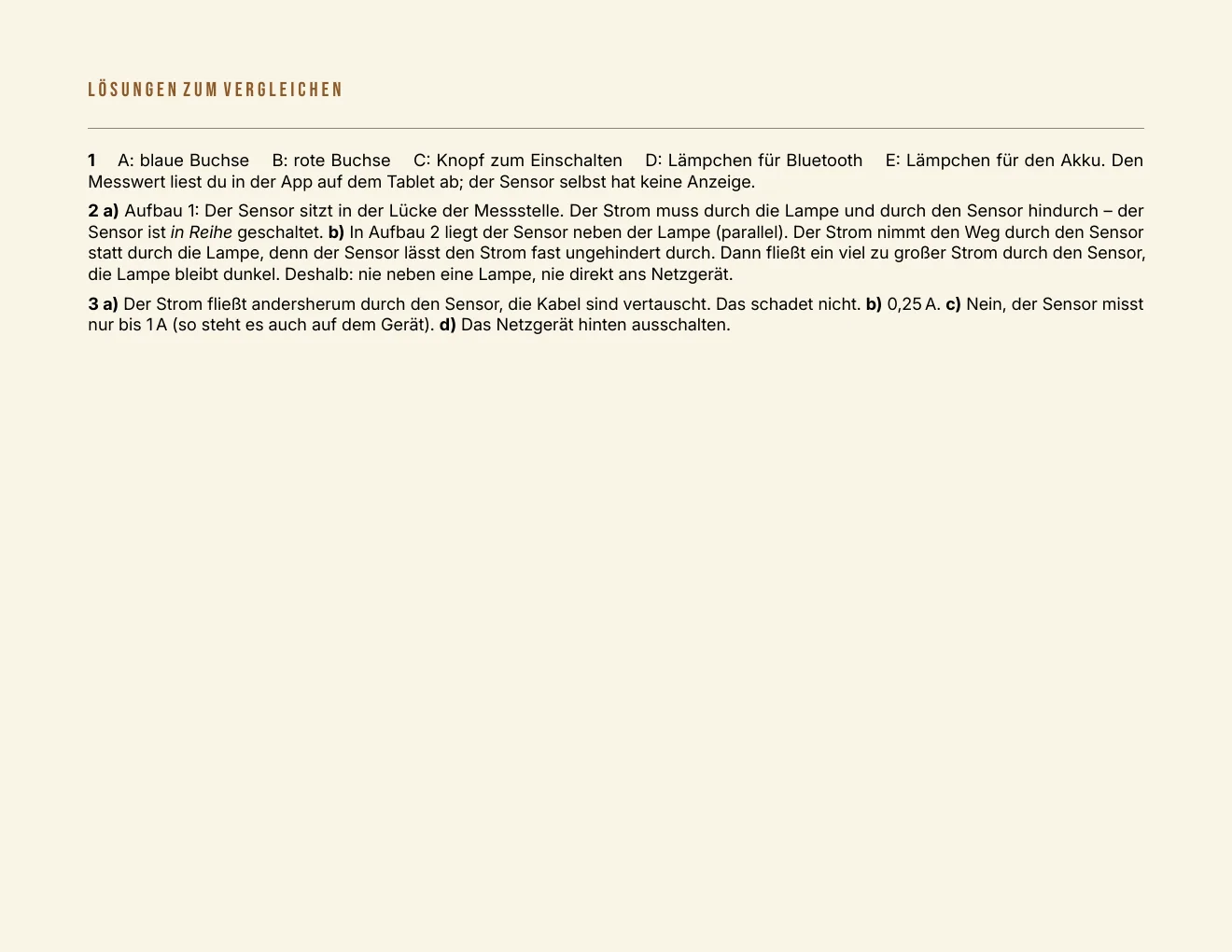

Mostrar las soluciones de la hoja de trabajo
Pruébalo tú mismo
Ejercicio
a) La aplicación muestra −0,25 A. ¿Qué significa? b) Alguien conecta los dos cables del sensor a la izquierda y a la derecha de la lámpara. ¿Qué está mal?
Mostrar la solución

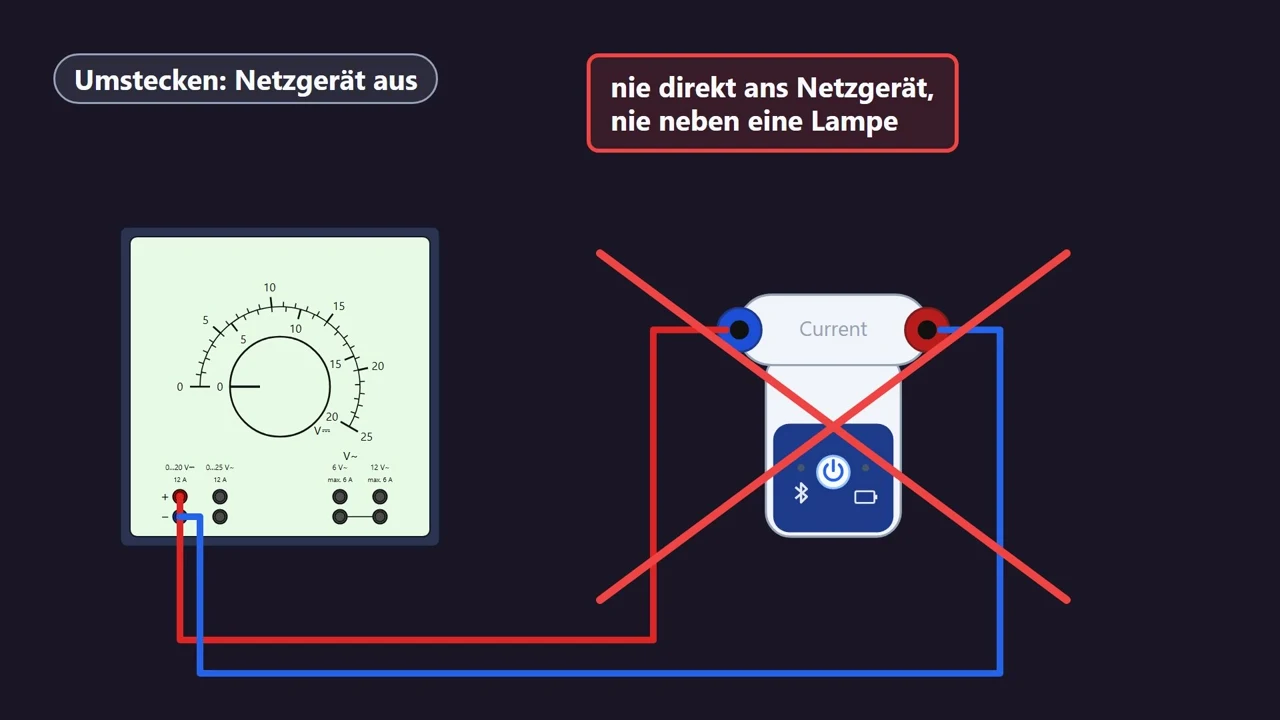

a) Circulan 0,25 A, solo que al revés por el sensor: los cables están cambiados, lo cual no hace daño. b) Entonces el sensor está junto a la lámpara en vez de en serie. La corriente pasa por el sensor en vez de por la lámpara, y es demasiada para él. Debe ir en un hueco del circuito.
Seguir aprendiendo con un modelo de lenguaje
Eres mi profesor o profesora de física. Estoy aprendiendo a medir la intensidad con un sensor de corriente: va en serie, en un hueco del circuito; un signo menos significa que está conectado al revés; nunca directamente a la fuente de alimentación. Explícame con una comparación de la vida diaria por qué el sensor debe conectarse en serie. Luego hazme dos preguntas y espera mis respuestas.
Así se hizo: la idea y la elección de los aparatos son míos. El guion, los dibujos, la hoja de trabajo y esta página los redactó un modelo de lenguaje (LLM) siguiendo mis instrucciones. Los aparatos están dibujados a partir de fotos de nuestra colección y de mis propias plantillas. La voz se generó con Qwen3-TTS, a partir de mi propia voz.
Los valores límite y el manejo valen para los aparatos de nuestra colección. Si trabajas con otros aparatos, vale lo que pone en el aparato y lo que diga tu profesor o profesora.
Los vídeos, las hojas de trabajo, los textos y los prompts de esta serie tienen la licencia CC BY 4.0: puedes usarlos, modificarlos y compartirlos si nombras la fuente.
