Dibujar ángulos

Esta página se tradujo del alemán con IA. Ningún hablante nativo la ha revisado. Página original en alemán

Dibujas ángulos con la escuadra graduada, con dos métodos: girar o marcar un punto.
📄 Abrir la hoja de trabajo (PDF, en alemán)

El vídeo

En el vídeo la escuadra graduada dibuja \(60^\circ\) con el método 1 y \(70^\circ\) con el método 2. Arriba a la derecha un indicador muestra dónde corta la semirrecta a la escala de medida.

Hay subtítulos en diez idiomas. Los eliges en el vídeo, abajo a la derecha.

Contenido del vídeo

  1. 0:00 Introducción
  2. 0:15 Método 1: girar
  3. 1:08 Método 2: marcar un punto
  4. 1:50 Un ángulo obtuso
  5. 2:20 ¿Qué método?
  6. 2:42 ¡Cuidado, error!
  7. 3:16 Pruébalo tú mismo

Lo más importante

Método 1: girar (exacto)

Dibuja una semirrecta con el punto inicial \(S\). Pon el punto cero en \(S\), la escuadra graduada queda debajo de la semirrecta. Gira alrededor del punto cero hasta que la semirrecta pase por el número buscado. Dibuja a lo largo del borde de dibujo.

Método 1: un ángulo de 60^\circ.
Método 1: un ángulo de \(60^\circ\).

Método 2: marcar un punto (muy usado)

Dibuja una semirrecta. Pon el punto cero en \(S\) y el borde de dibujo sobre la semirrecta. Marca un punto \(P\) en el número buscado (semirrecta hacia la derecha: escala exterior). Une \(S\) y \(P\).

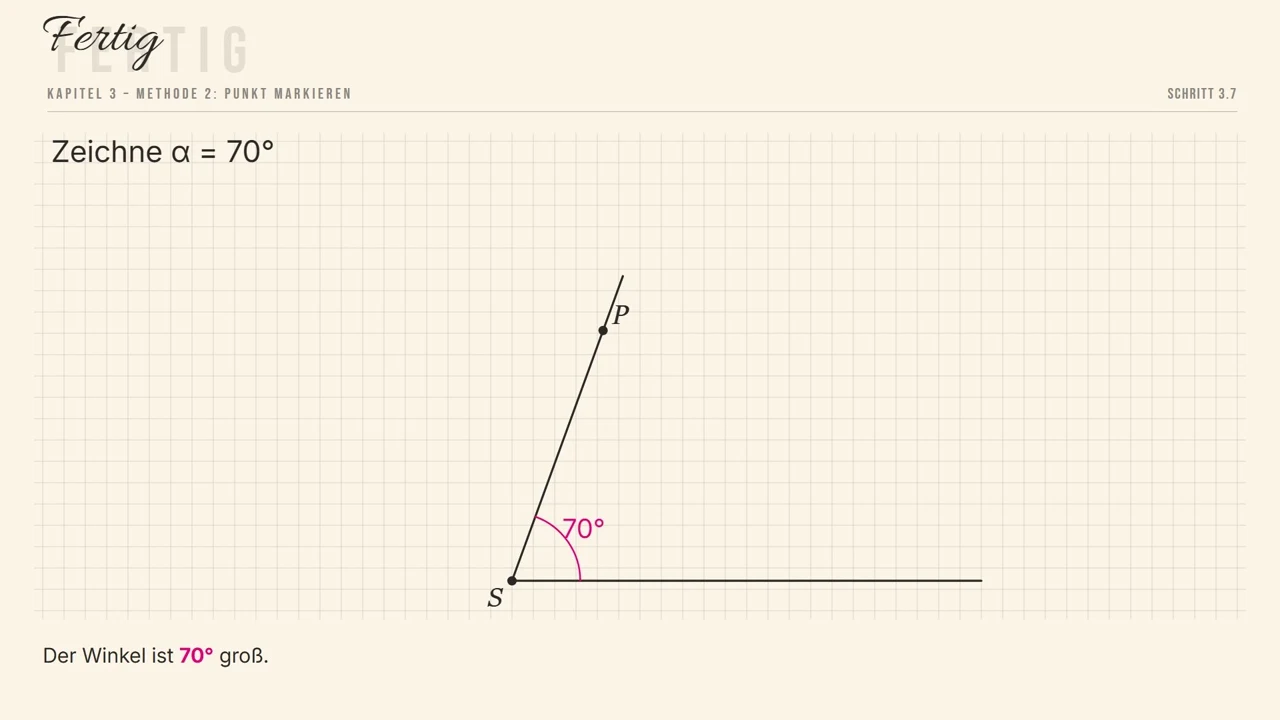

Método 2: un ángulo de 70^\circ.
Método 2: un ángulo de \(70^\circ\).

Si \(P\) se desvía solo 2 mm, el ángulo ya falla unos \(2^\circ\). El método 1 es más exacto. Y: ¡primero estima! Si tu ángulo de \(50^\circ\) sale obtuso, has tomado la escala equivocada.

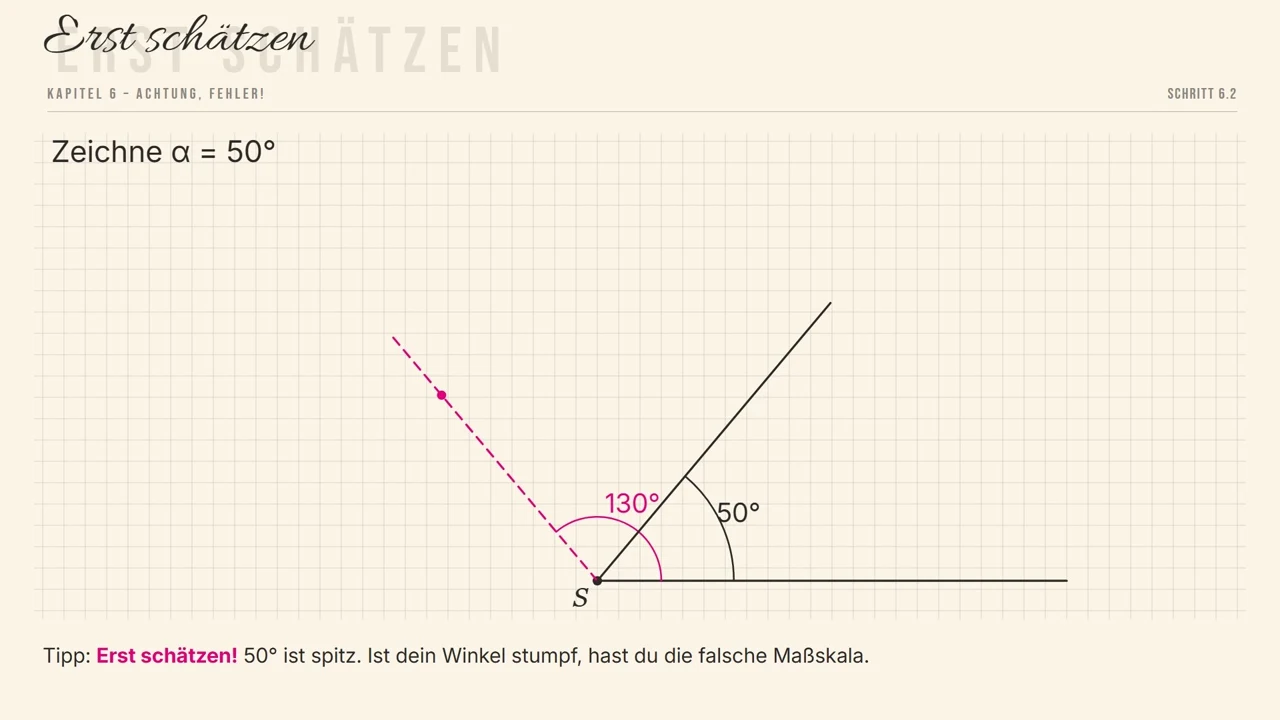

Escala equivocada: 130^\circ en vez de 50^\circ.
Escala equivocada: \(130^\circ\) en vez de \(50^\circ\).

La hoja de trabajo

Aquí ves la hoja de trabajo del vídeo (en alemán). Arriba explica todo otra vez; después hay ejercicios con tres niveles de dificultad. También puedes abrirla como PDF e imprimirla.

📄 Abrir la hoja de trabajo (PDF, en alemán)

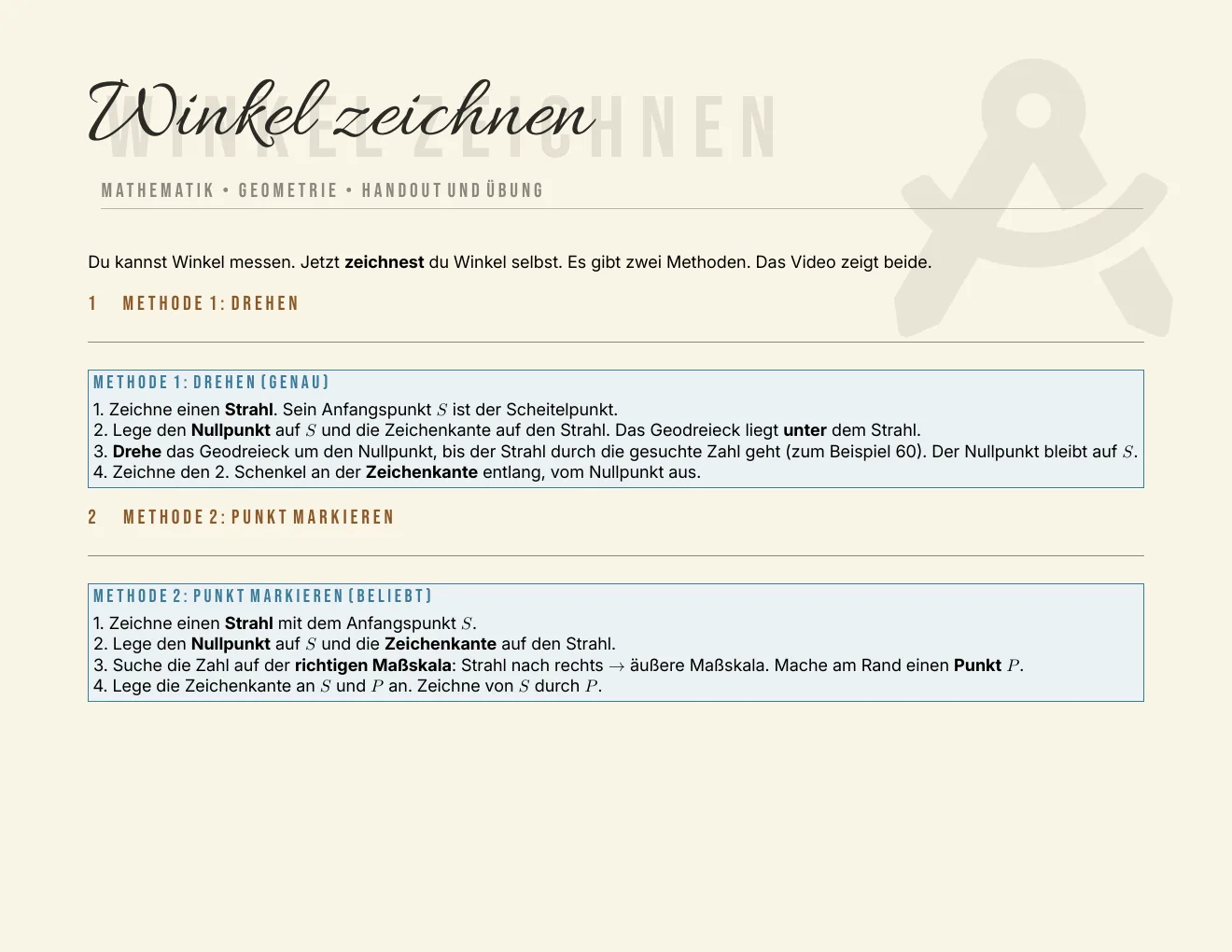

La hoja de trabajo – Página 1
Página 1/6
La hoja de trabajo – Página 2
Página 2/6

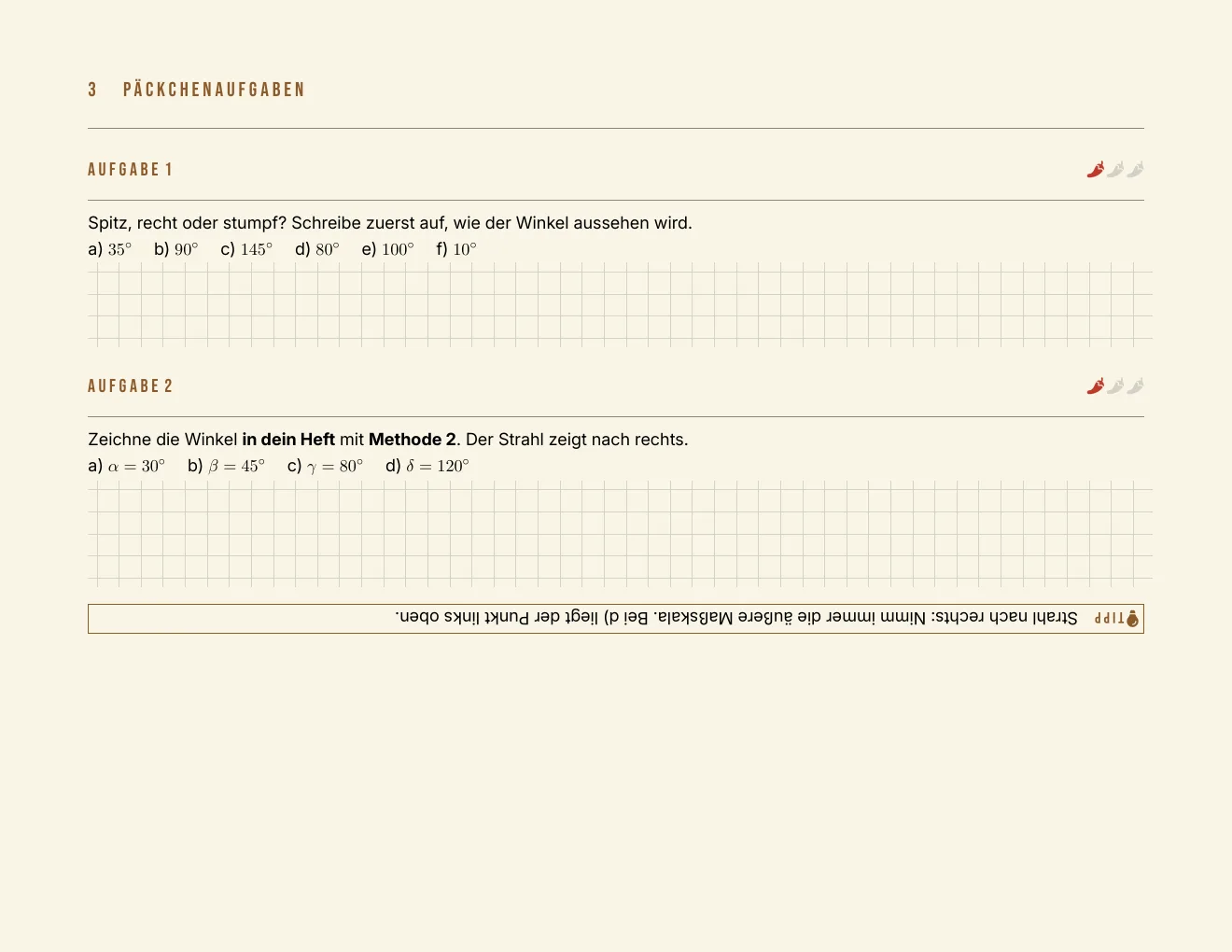

La hoja de trabajo – Página 3
Página 3/6

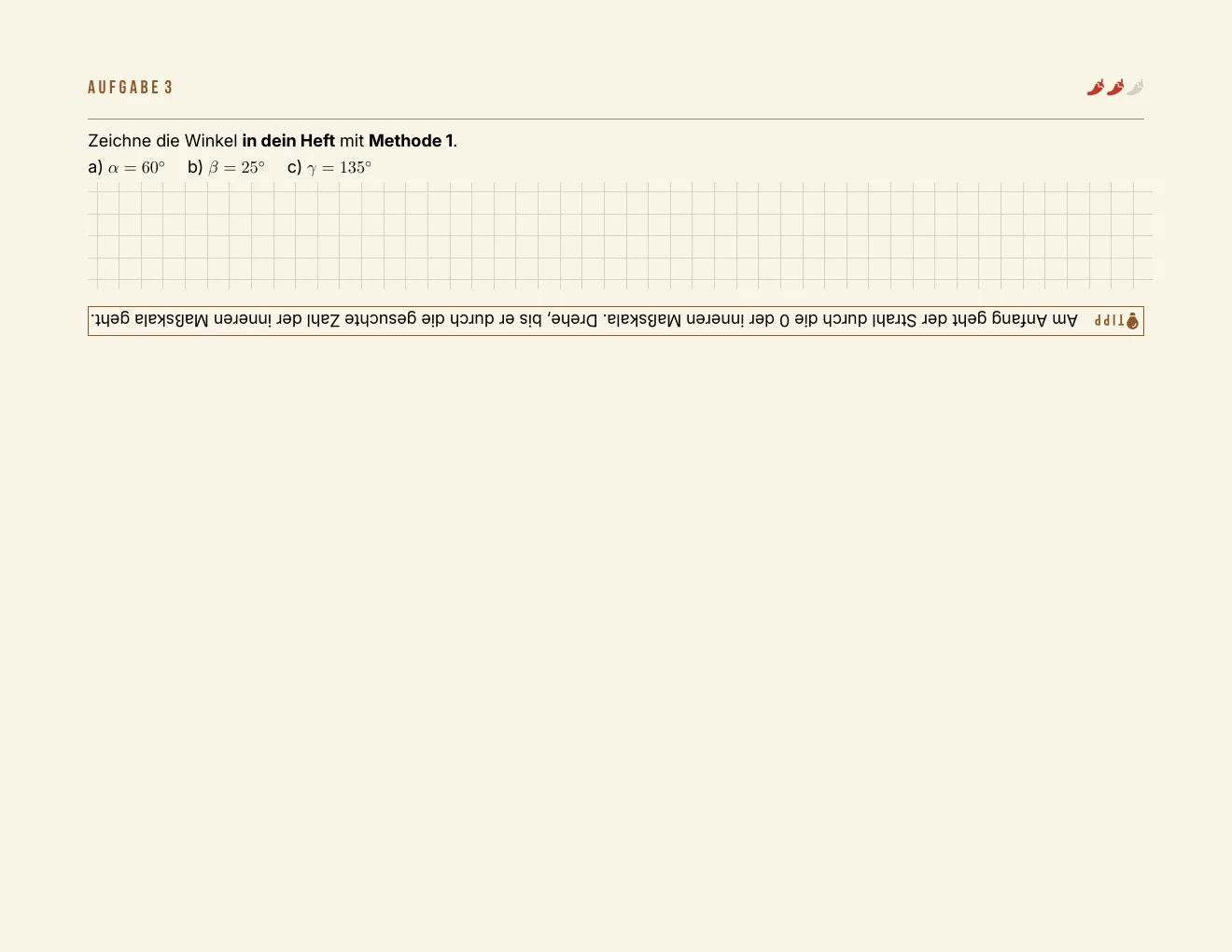

La hoja de trabajo – Página 4
Página 4/6

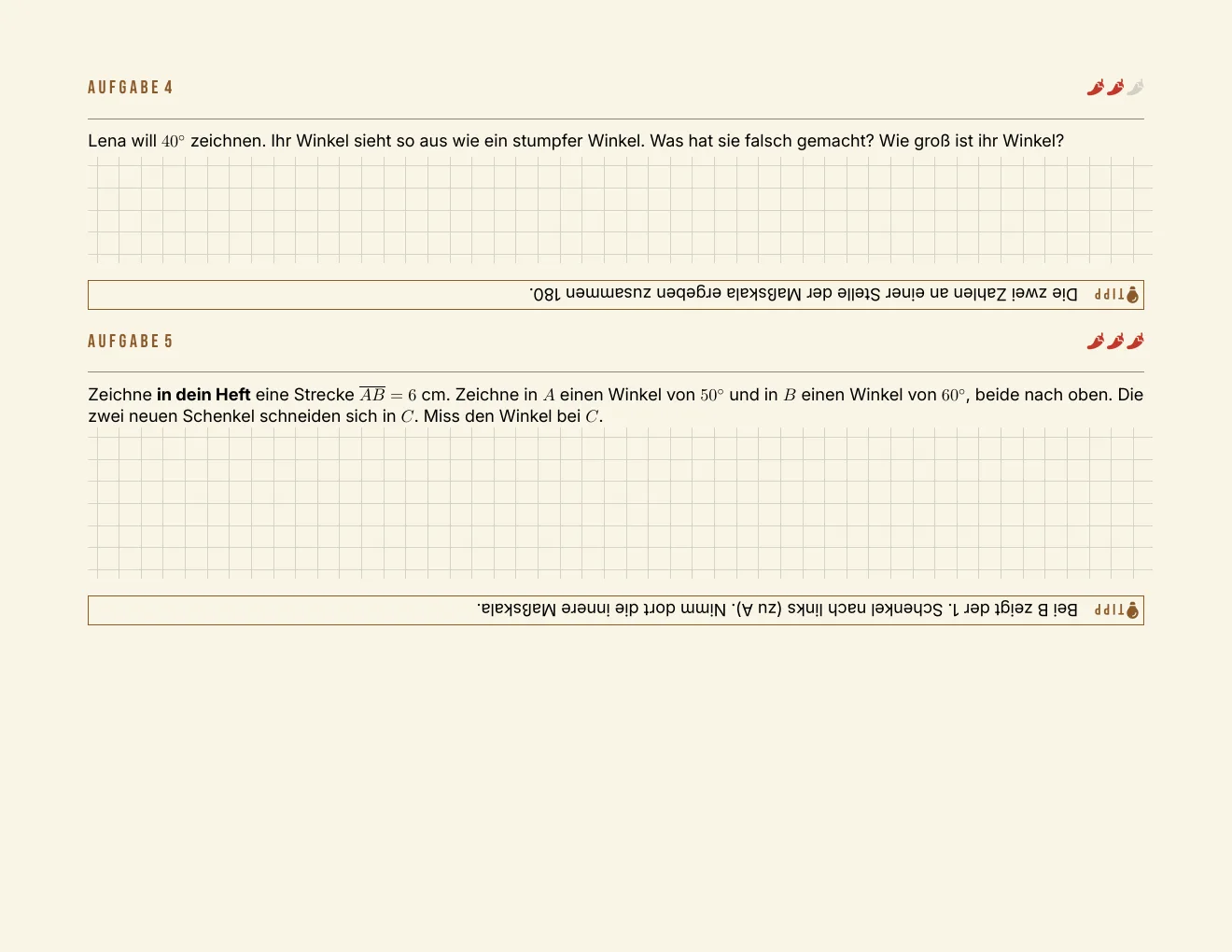

La hoja de trabajo – Página 5
Página 5/6
Mostrar las soluciones de la hoja de trabajo

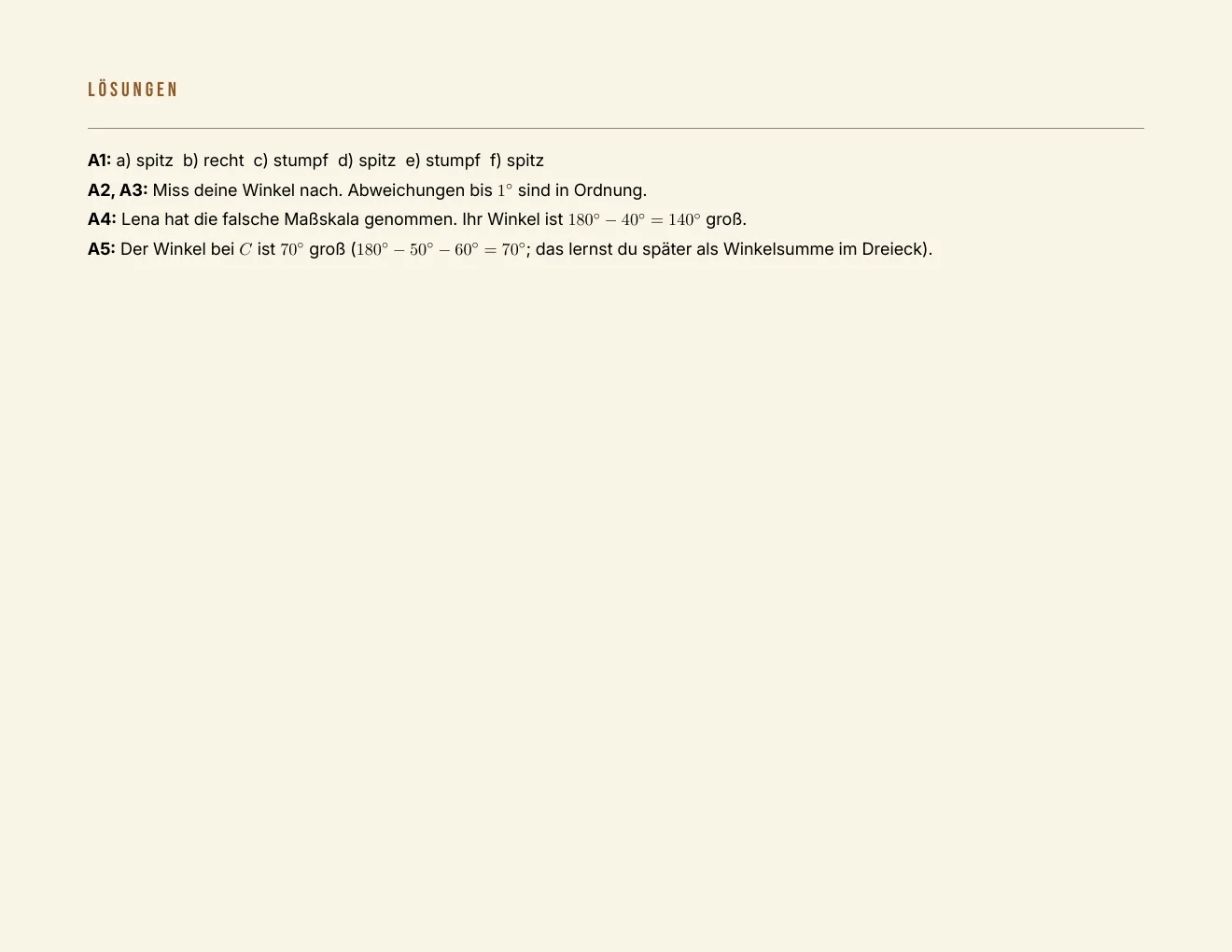

La hoja de trabajo – Página 6
Página 6/6

Pruébalo tú mismo

Ejercicio

Lena quiere dibujar \(40^\circ\). Su ángulo es obtuso. ¿Cuánto mide?

Mostrar la solución

Ha tomado la escala equivocada: \(180^\circ - 40^\circ = 140^\circ\).

Seguir aprendiendo con un modelo de lenguaje

Du bist meine Mathe-Lehrkraft. Ich lerne Deutsch als Zweitsprache. Unser Thema: Winkel zeichnen mit dem Geodreieck (Methode 1: drehen, Methode 2: Punkt markieren, richtige Maßskala, erst schätzen). Stelle mir nacheinander fünf kurze Fragen. Warte immer auf meine Antwort. Sag mir dann, ob sie richtig ist, und erkläre kurz, warum. Benutze einfache deutsche Sätze.

Así se hizo: la idea, la estructura y los ejemplos de la serie son míos. Los realicé con ayuda de IA: un modelo de lenguaje (LLM) construyó las diapositivas del vídeo siguiendo mis instrucciones. La voz se generó con Qwen3-TTS, a partir de mi propia voz.

También los subtítulos, las traducciones, la hoja de trabajo y esta página se hicieron con ayuda de IA. Ningún hablante nativo ha revisado las traducciones.

Los vídeos, las hojas de trabajo, los textos y los prompts de esta serie tienen la licencia CC BY 4.0: puedes usarlos, modificarlos y compartirlos si nombras la fuente.
